Package contents
3
DX-TVM112

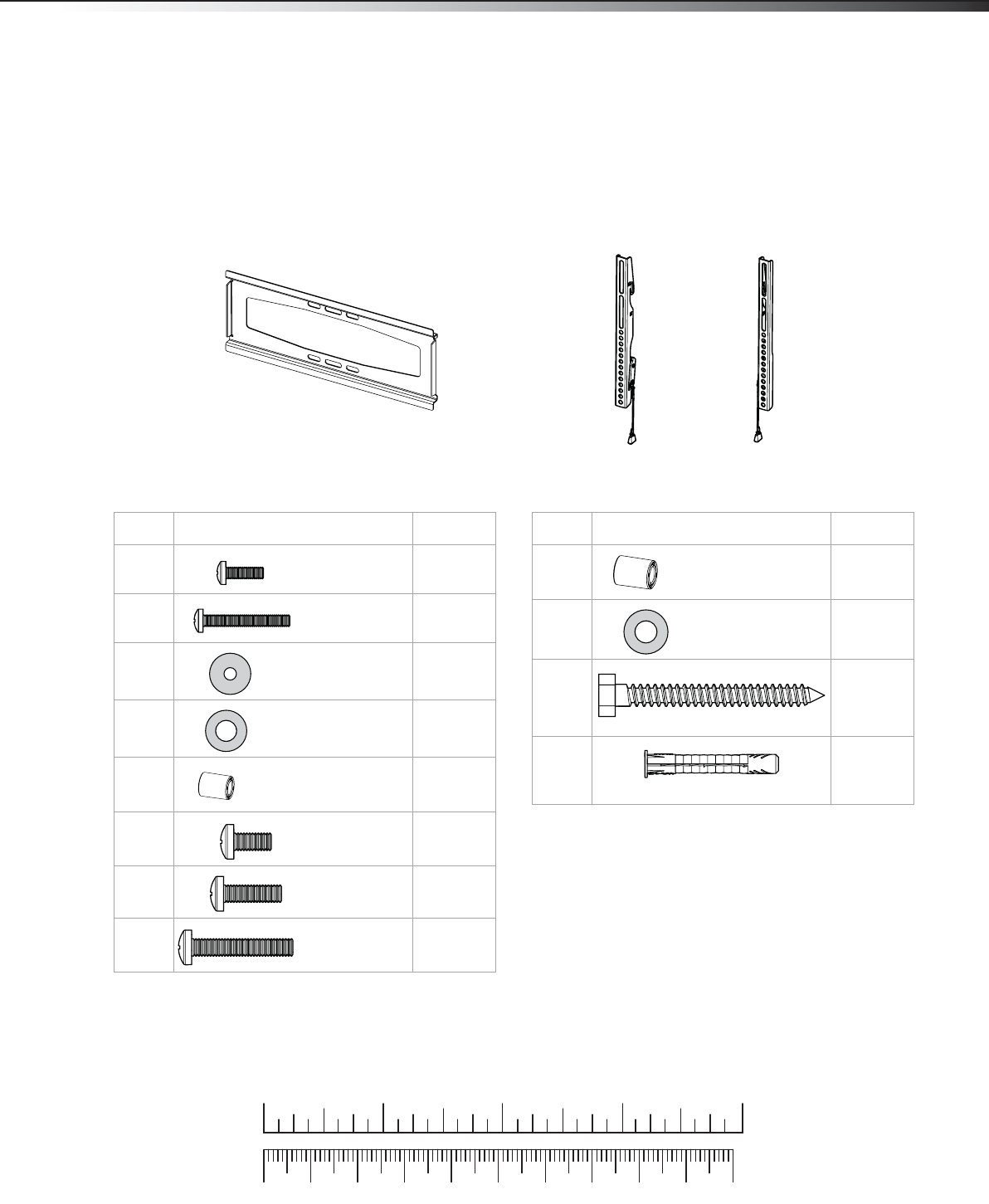

Package contents
Make sure that you have all the hardware necessary to assemble your new TV wall mount:
A Wall Plate (1)
B Left TV Bracket (1)
C Right TV Bracket (1)
P Wall plate template (1)
TV Hardware Bag
Top
Dessus
Vista superior
Top
Dessus
Vista superior
DX-TVM112 Wall Plate Template • Gabarit de la plaque de montage • Plantilla de la placa de montaje
Note: For wood frame installations, use
a stud nder to locate a wood stud rst.
Remarque : Pour des installations sur
des structures en bois, utiliser d'abord un
localisateur de montants pour détecter
un montant en bois.
Nota: para las instalaciones en marcos
de madera, use primero un localizador
de viga para ubicar las vigas de pared.
V1 13-0139
Tools Needed
Outils nécessaires
Herramientas requeridas
Need more information about your mount? Scan this QR code or visit www.dynexproducts.com.
Besoin de plus de renseignements au sujet du support de montage? Numériser ce code QR ou
aller sur le site www.dynexproducts.com.
¿Necesita más información sobre su soporte de montaje? Escanee este código QR o visite
www.dynexproducts.com.
A
B
C
P
Label Hardware Qty.
D4
E4
F
8
G4
H4
I4
J4
K4
M4 × 12 mm
screw
M4 × 30 mm
screw
M4 washer
M6 washer
M4 spacers
M6 × 12 mm
screw
M6 × 20 mm
screw
M6 × 35 mm
screw
Label Hardware Qty.
L4
M3
N3
O3
M6 spacers
Lag bolt washer
5/16" × 2 1/2" lag bolt
Concrete anchor
1 0 20 30 40 50 60 70 80 90 100mm
1234in
