48
Русский
CY-TUP133W/TUN133W
49
CY-TUP133W/TUN133W
Русский

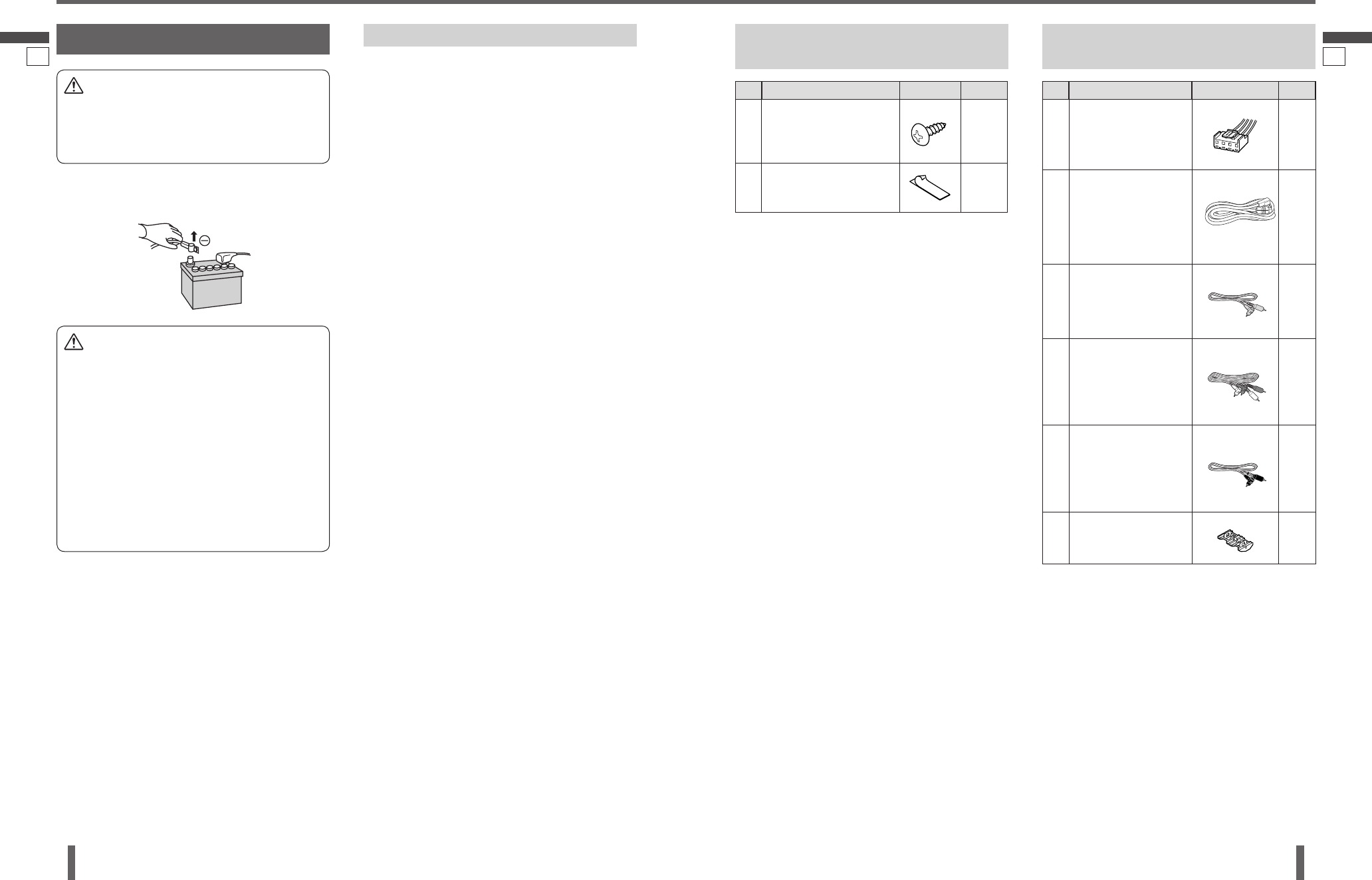

Монтаж
Меры предосторожности
при монтаже
Монтаж данного аппарата должен
выполняться профессиональным
монтажником.
В случае затруднений обращайтесь в
ближайший авторизованный сервисный центр
Panasonic.
Данная система предназначена только для
использования в 12 V {B} (автомобильных)
системах электрооборудования постоянного
тока с отрицательной “массой”.
Скрупулезно следуйте инструкциям по
электрическому монтажу (стр. 52). В
противном случае возможно повреждение
аппарата.
Подсоедините провод питания после
подсоединения всех остальных проводов.
Провод аккумуляторной батареи (желтый)
необходимо подсоединить к положительной
клемме (A) аккумуляторной батареи или
клемме блока предохранителей (BAT).
Изолируйте все оголенные провода во
избежание короткого замыкания.
Закрепите все свободные провода после
монтажа аппарата.
Внимательно прочитайте инструкции по
эксплуатации соответствующей аппаратуры
перед ее подключением к данному аппарату.
17
Подготовка
Предупреждение
p При монтаже аппарата соблюдайте
законы и правила, действующие у Вас в
стране или регионе.
p Во избежание травм настоятельно
рекомендуем выполнять монтажные
работы в защитных перчатках.
p Отсоедините отрицательный провод
(L) от аккумуляторной батареи (см.
предупреждение ниже).
Предупреждение:
p Если автомобиль оснащен надувными
подушками безопасности и/или
противоугонными системами, то при
монтаже данного аппарата могут
потребоваться специальные процедуры
подсоединения и отсоединения
аккумуляторной батареи.
p Прежде чем приступить к монтажу
данного электронного аппарата,
необходимо обратиться к дилеру
или изготовителю автомобиля за
инструкциями по обязательным
процедурам, а затем скрупулезно
следовать этим инструкциям.
p ПРЕНЕБРЕЖЕНИЕ ЭТИМИ
ПРОЦЕДУРАМИ МОЖЕТ ПРИВЕСТИ
К НЕПРЕДНАМЕРЕННОМУ
СРАБАТЫВАНИЮ НАДУВНЫХ
ПОДУШЕК БЕЗОПАСНОСТИ ИЛИ
ПРОТИВОУГОННОЙ СИСТЕМЫ, В
РЕЗУЛЬТАТЕ ЧЕГО ВОЗМОЖНЫ
ТРАВМЫ И ПОВРЕЖДЕНИЕ
АВТОМОБИЛЯ.
Наименование Рисунок
Кол-
во
Разъем питания
(YEAJ012884)
1
Межблочный кабель
головного устройства/
модуля расширения
(3 m)
(YEAJ071812)
(для модуля
расширения)
1
Кабель RCA (3 m)
(YEAJ071819)
(для видео гнезда)
1
Кабель RCA (3 m)
(YEAJ071820)
(для аудио гнезда)
1
Кабель RCA (3 m)
(YEAJ071821)
(для разъема ДУ)
1
Защелкивающийся
соединитель
(YEAT034C012)
1
Монтажные детали
(для аппарата)
Наименование Рисунок
Кол-
во
Самонарезающий
винт
(5C16 mm)
(XTT5A16AFZ)
4
Полоска “липучки”
(YFX999C135ZA)
2
Монтажные детали
(для проводки)
Примечание:
p Код, указанный в скобках под наименованием
каждой принадлежности, является
каталожным номером для технического
обслуживания и ремонта.
p В процессе усовершенствования продукции
принадлежности и их каталожные номера
могут изменяться без предварительного
уведомления.
p Для монтажа используйте исключительно
прилагаемые винты. В случае потери винта
закажите такой же винт.
