CONEXIONES DE EQUIPO OPCIONAL
7 ?

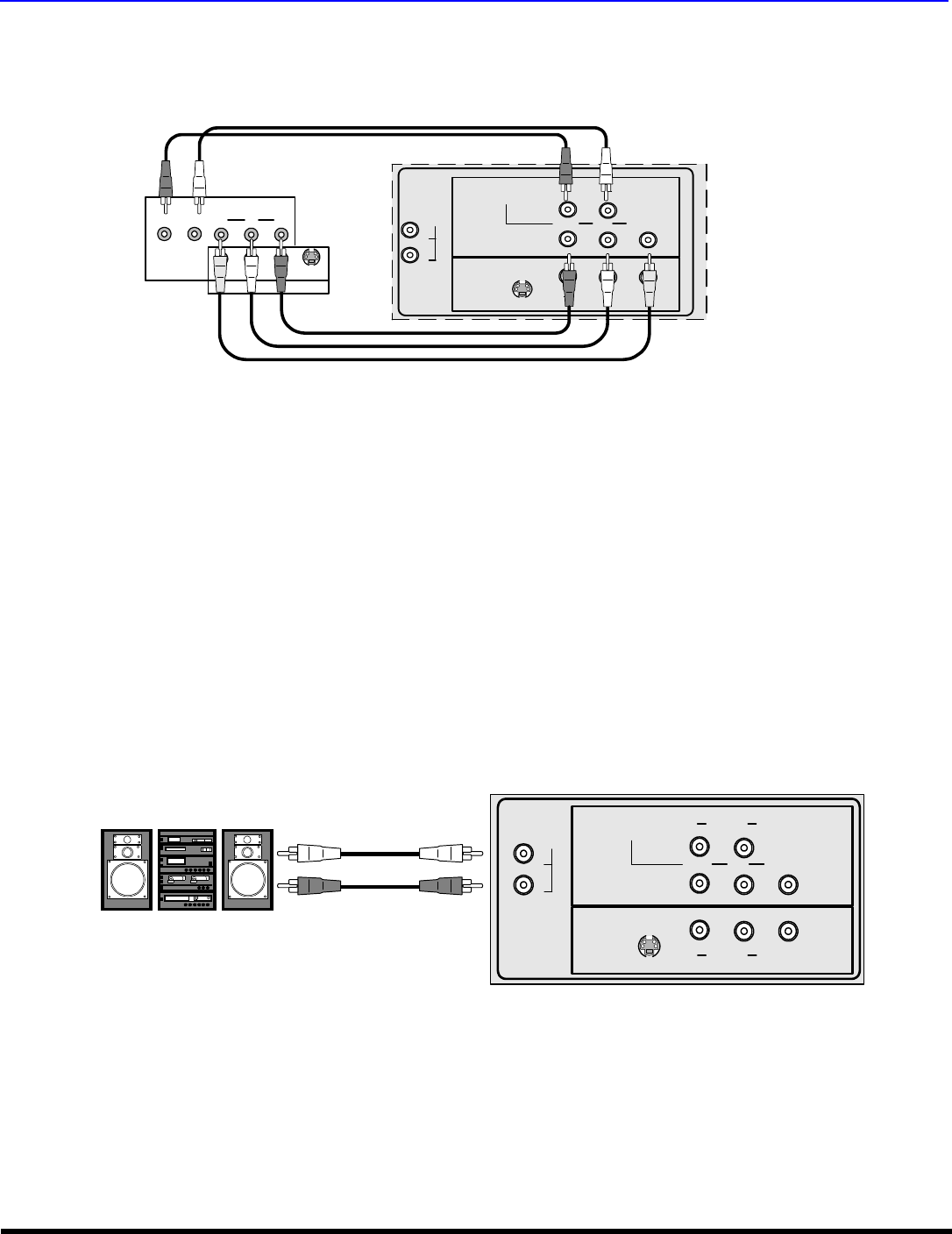

Conexión del Decodificador de Televisión Digital (DTV-STB)
Utilice este diagrama para conectar el decodificador de Televisión Digital Panasonic (DTV-STB) a su Televisor.
Notas:
? El televisor tiene un grupo de entradas de video compuesto, que tiene tres entradas: Y, P
B
y P
R
. Los entradas separadas para las
señales compuestas de color, proveen una mejor separación de luminancia y color. Utilice las entradas de audio compuesto;
Izquierda (L) y Derecha (R) para conectar las salidas de audio de su Decodificador de Televisión Digital Panasonic (DTV-STB).
? Seleccione el modo de salida para formato 480i del DTV-STV. El televisor solo puede recibir señales en formato 480i.
Para el Amplificador de Sonido / TO AUDIO AMP
Conecte a la terminal de entrada del AMP (amplificador) de sonido externo para escuchar el sonido en sistema estéreo.
Nota: Las terminales TO AUDIO AMP no pueden ser usadas directamente para bocinas externas.
Ajustes de Sonido (Audio)
1. Seleccionar ALTAVOCES SI en el menú de SONIDO (AUDIO).
2. Ajuste el volumen del AMP (amplificador) almínimo.
3. Ajuste el volumen de la Televisión al niveldeseado.
4. Ajuste el volumen del AMP hasta igualar el de la Televisión.
5. Seleccionar ALTAVOCES NO&VAO en el menú de SONIDO (AUDIO).
6. Ahora puede seleccionar el volumen, y el silencio, usando los controles de la Televisión.
Nota: En NO&FAO el audio se controla mediante el control de volumen del sistema del amplificador externo.
COMPONENT
VIDEO INPUT
INPUT 1
R AUDIO
L
P
B
P
R
Y/VIDEO
TO AUDIO
AMP
L
R
R AUDIO
LINPUT 2
VIDEO
S-VIDEO
CABLES NO INCLUIDOS
NTSC
OUTPUT
R-AUDIO-
L
VIDE
O
P
B
P
R
R-AUDIO-
L
S-
VIDEO
Y
DIGITAL OUTPUT
Entradas para Televisión Digital
en la parte posterior del Televisor
Entradas para Televisión Digital en la parte posterior del
Decodificador de Televisión Digital (DTV-STB).
TERMINALES EN PARTE POSTERIOR DE LA TV
CABLES NO INCLUIDOS
AMPLIFICADOR EXTERNAS
COMPONENT
VIDEO INPUT
INPUT
1
R AUDIO
L
P
B
P
R
Y/VIDEO
TO AUDIO
AMP
L
R
R AUDIO
L
INPUT
2
VIDEO
S-VIDEO
