16
Hoofdtelefoon
(Bij het aansluiten van een hoofdtelefoon wordt de geluidsweergave via de luidsprekers uitgeschakeld.)
AVC-systeem
RESET*
Aan/uit-toets (POWER)
INPUT 4 aansluiting (S-VIDEO)
INPUT 4 aansluiting (VIDEO)
SYSTEM RESET**
INPUT 4 aansluiting (AUDIO L/R)
Openen van het klepje
Spanningsindicator
PC CARD gleuf
CARD indicator

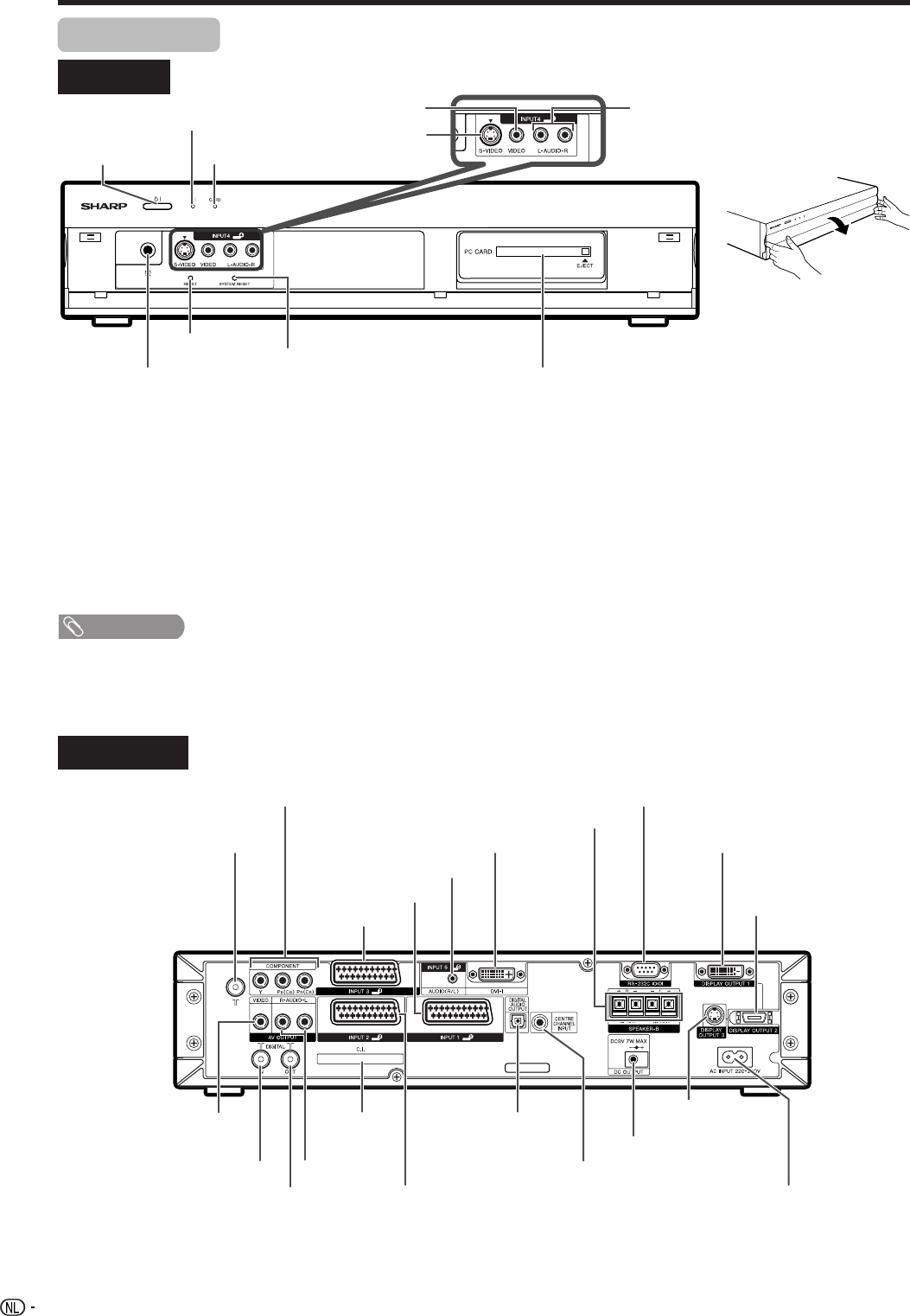

Benaming van de onderdelen
Voorkant
* Druk op RESET als het systeem niet naar de oorspronkelijke toestand kan terugkeren nadat diverse
bewerkingen zijn uitgevoerd.
Het systeem wordt dan als volgt teruggesteld.
• AV FUNCTIE komt op GEBRUIKER te staan. • De stilbeeldfunctie wordt uitgeschakeld.
• Analoge TV-kanaal komt op kanaal 1 te staan. • De teletekstfunctie wordt teruggesteld op normaal.
• De dubbelbeeldfunctie keert terug naar normaal. •
De luidsprekerinstelling wordt teruggesteld op “Luidspreker-A”.
• De audio-instellingen worden geïnitialiseerd. • “Audio-uitgang” wordt teruggesteld op “Vast”.
• Dolby Virtual komt op Uit te staan. • “Middenkanaalingang” wordt teruggesteld op “Uit”.
• De beeldpositie wordt geïnitialiseerd. • “Alleen audio” wordt teruggesteld op “Uit”.
**Druk op SYSTEM RESET als het systeem na het opstarten niet werkt.
INPUT 1 aansluiting (SCART)
INPUT 3 aansluiting
(Y, P
B(CB), PR(CR))
DISPLAY OUTPUT1 aansluiting
AC INPUT aansluiting
RS-232C aansluiting**
INPUT 3 aansluiting
(SCART)
AV OUTPUT aansluiting
(VIDEO)
AV OUTPUT
aansluiting
(AUDIO)
Antenne-ingang
DISPLAY OUTPUT2
aansluiting
Achterkant
DC OUTPUT aansluiting
DIGITAL AUDIO
OUTPUT aansluiting*
SPEAKER-B aansluitingen
DIGITAL ANTENNA INPUT aansluiting
DIGITAL ANTENNA OUTPUT
aansluiting
*Sluit hierop een digitaal audioapparaat aan.
**Aanwezig voor opdracht vanaf PC (zie blz. 72).
***Bij het verlaten van de fabriek is het AVC-systeem voorzien van een dekseltje op de INPUT 5 aansluiting.
Gleuf voor
gemeenschappelijk
interface
INPUT 5 aansluiting (AUDIO)
INPUT 5 aansluiting (DVI-I)***
CENTRE CHANNEL INPUT aansluiting
INPUT 2 aansluiting (SCART)
DISPLAY OUTPUT3
aansluiting
OPMERKING
• Indrukken van RESET werkt niet als het systeem in de ruststand (standby) staat (de indicator licht rood op).
• Bij indrukken van RESET worden de kanaalinstellingen en het persoonlijke codenummer niet gewist. Zie blz. 65 voor
resetten van het persoonlijke codenummer wanneer u dit weet. Zie blz. 76 om het systeem op de fabrieksinstellingen
terug te zetten wanneer u het persoonlijke codenummer bent vergeten.
