TROUBLE SHOOTING

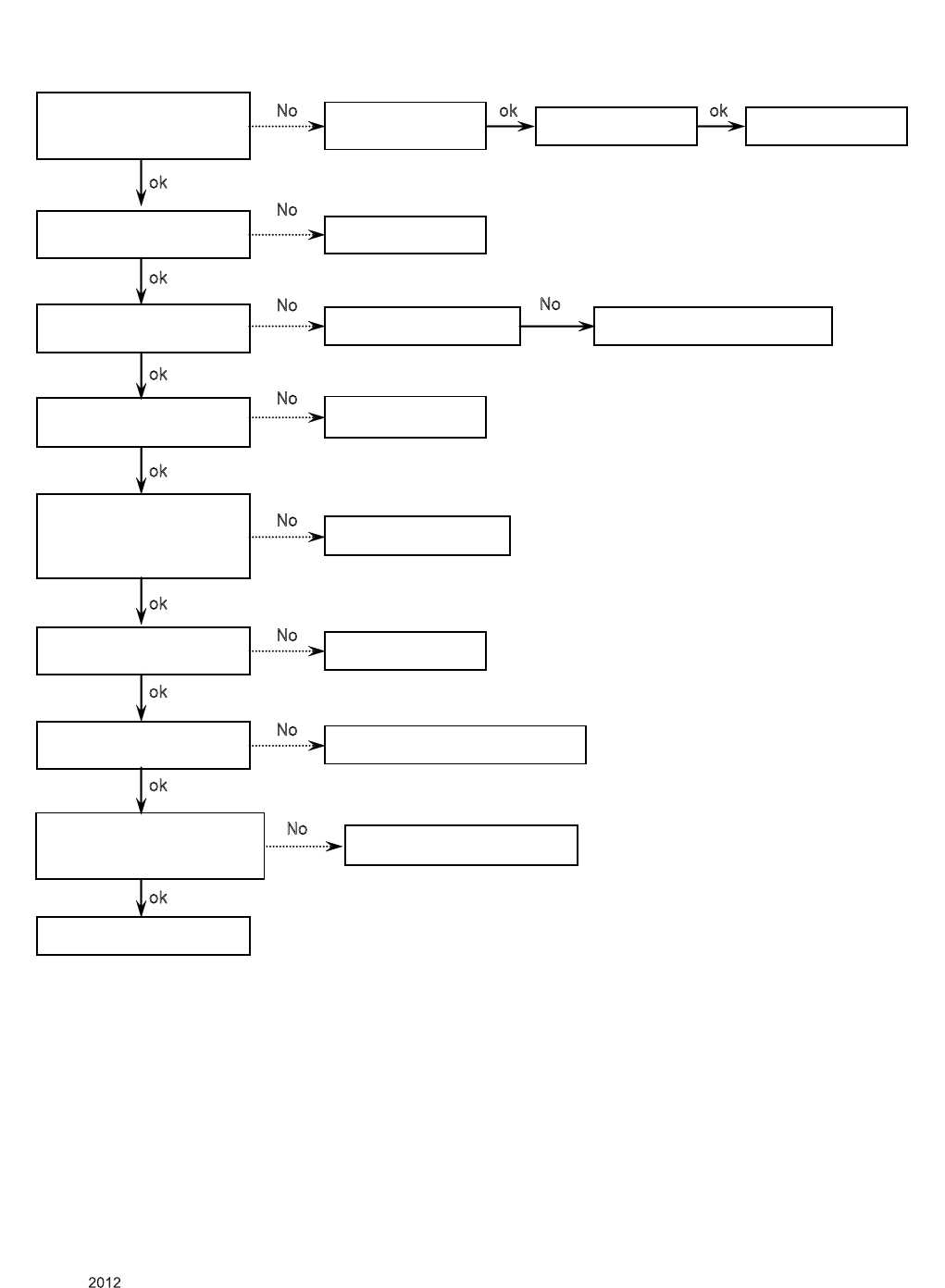

1. Power-up boot check
Check stand
-by Voltage.
P401 or P404 9~12pin : +3.5V_ST
Check Power connector
Main B/D 3.5V Line
Short Check
Check X201 clock
24 MHz
Replace X201
Check P401 or P404 PWR_ON.
1pin : 3.3V
Replace Mstar(IC101) or Main board
Check Multi Voltage
P401 or P404 2~4pin:24V
17, 19, 21 pin:12V
Replace Power Board
Check Inverter Control & Error Out
P401 or P404 18 pin : High
P401 or P404 24 pin : low
Check Power Board or Module
Check IC402/3/7 Output Voltage
IC402 : 2.5V
IC403 : 1.1V
IC407 : 1.5V
Q403 : 3.3V
Replace IC402/3/7, Q403
Re-download software.
Check LVDS Power Voltage
Q409 : 12V
Replace Q409
Check Mstar LVDS Output
Replace Mstar(IC101) or Main Board
Change Module
ok
ok
ok
ok
ok
ok
ok
ok
No
No
No
No
No
No
No
No
No
ok
Replace Power board.
