[Conexión de Vídeo en Componentes]

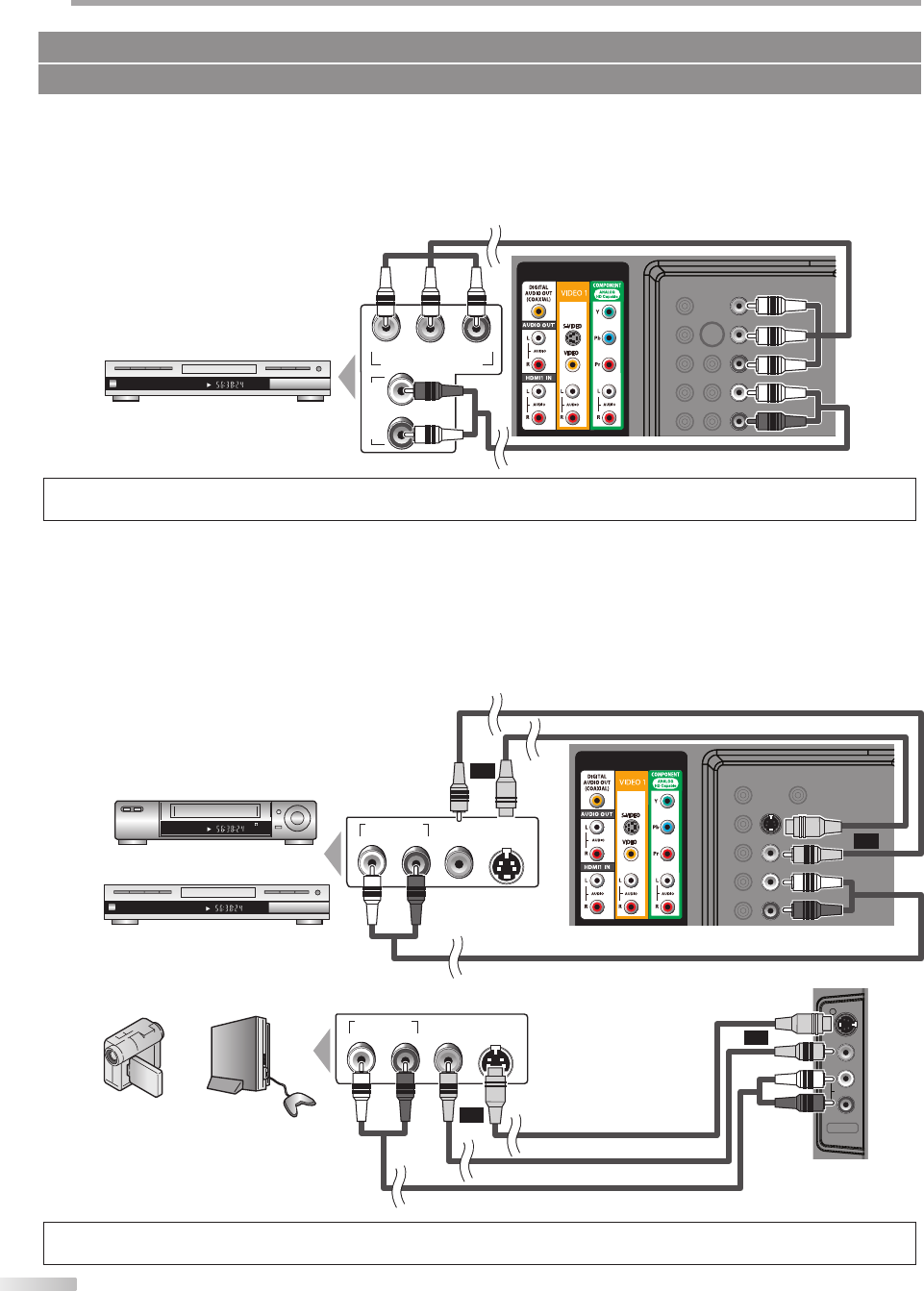

La conexión de vídeo en componentes RCA ofrece una mejor calidad de imagen para dispositivos de vídeo conectados
a la unidad.
Si lo conecta a la toma de Entrada de Vídeo en componentes de la unidad, conecte los cables de audio RCA a las tomas
de Audio L/R, abajo del conector de Vídeo en Componentes.
COMPONENT VIDEO OUT
Pr/CrPb/CbY
AUDIO OUT
R
L
CHAPTER 15
REPEAT A-B
TITLE 5
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i.
[Conexión de S-Video o Vídeo]
La conexión S-Video ofrece una buena calidad de imagen y la conexión de vídeo RCA ofrece una calidad normal de
imagen para dispositivos de Vídeo conectados a la unidad.
Si lo conecta a la toma de entrada de S-Video o Vídeo de la unidad, conecte los cables de audio RCA a las tomas de
Audio L/R bajo el conector Video.
Cuando la toma de audio del dispositivo de vídeo sea monoaural, conecte el cable de audio RCA a la toma de entrada
de audio L (izquierda).
CHAPTER 15
REPEAT A-B
TITLE 5
AUDIO OUT
RL
VIDEO
OUT
S-VIDEO
OUT
STEREO
STAND-BY
AUDIO OUT
RL
VIDEO
OUT
VIDEO 2
AUDIO
VIDEO
S-VIDEO
L
R
S-VIDEO
OUT
Nota:
• Si se conecta a la toma de entrada de S-video y a la toma de entrada de vídeo al mismo tiempo, tendrá prioridad la conexión S-Video.
Ningún cable suministrado se emplea en esta conexión:
Deberá adquirir los cables necesarios en su establecimiento local.
cable de audio RCA
grabador BD/DVD con la toma
de salida de video componente
cable de vídeo en componentes RCA
parte trasera
de la unidad
(verde)
(azul)
(rojo)
(rojo)(rojo)
(azul)(azul)
(verde)(verde)
o
cable de vídeo RCA
cable S-Video
grabador BD/DVD con toma de salida
S-video o Vídeo
aparato de vídeo
parte trasera de la unidad
cable de audio RCA
o
o
p. ej.)
<VIDEO 1>
p. ej.)
<VIDEO 2>
cable S-Video
cable de vídeo RCA
cable de audio RCA
cámara
de vídeo
videojuego
o
parte lateral
de la unidad
