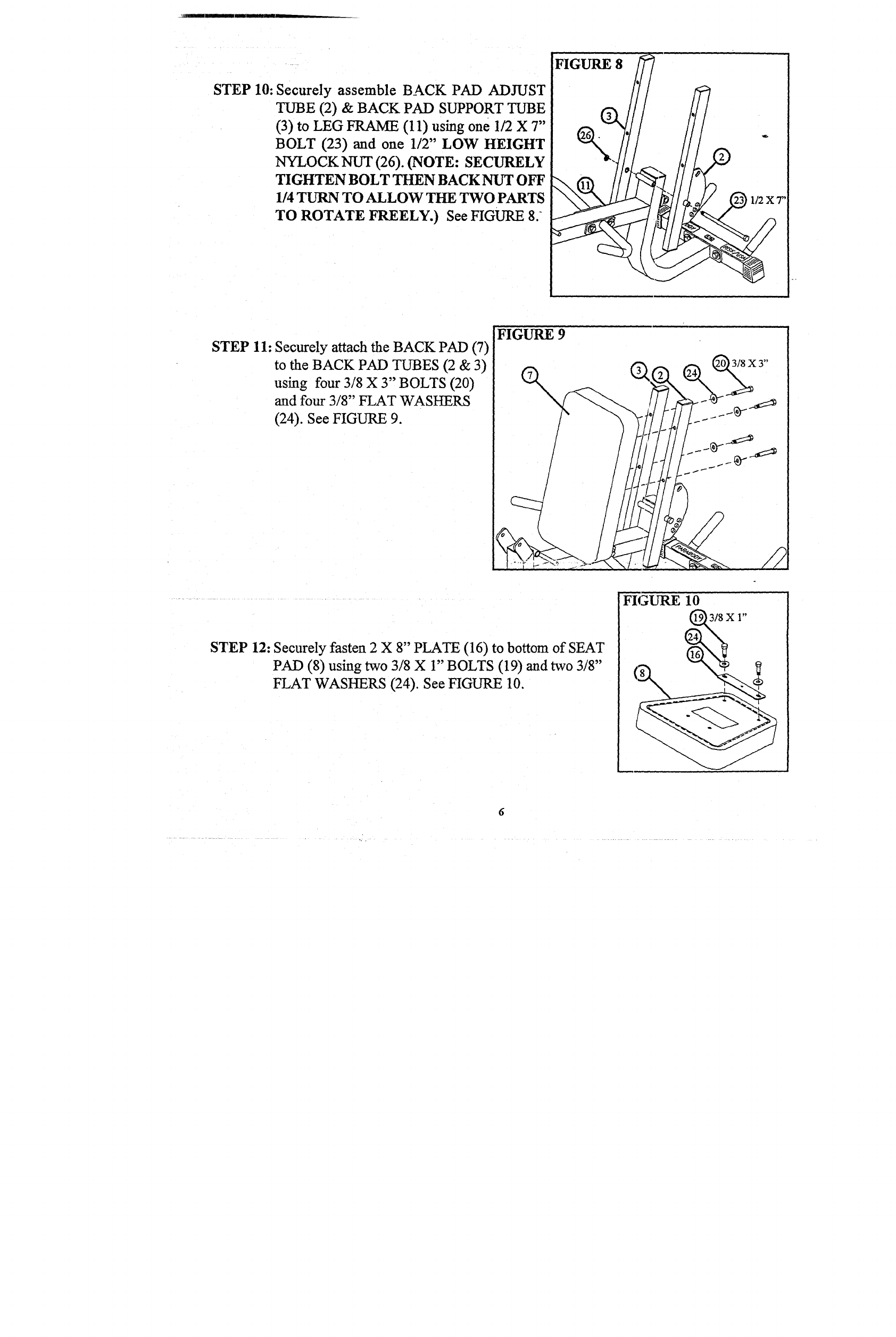

STEP 10: Securely assemble BACK PAD ADJUST
TUBE (2) & BACK PAD SUPPORT TUBE
(3) to LEG FRAME (11) using one 1/2
BOLT (23) and one 1/2" LOW HEIGHT
NYLOCK NUT (26). (NOTE: SECURELY
TIGHTEN BOLT THEN BACK NUT OFF
1/4 TURN TO ALLOW THE TWO PARTS
TO ROTATE FREELY.) See FIGURE 8.
FIGURE 8
1/2 X7
STEP 11: Securely attach the BACK PAD (7)
to the BACK PAD TUBES (2 & 3)
using four 3/8 X 3" BOLTS (20)
and four 3/8" FLAT WASHERS
(24). See FIGURE
FIGURE 9
3/8 X 3"
STEP 12: Securely fasten 2 X 8" PLATE (16) to bottom of SEAT
PAD (8) using two 3/8 X 1" BOLTS (19) and two
FLAT WASHERS (24). See FIGURE 10.
FIGURE 10
3/8 X 1"
