Drum
Latch
Drum
Latch
Drum
Flange
Latch
Drum
Powerhead
Assembly
Press
and
Pull
Release
Button
Assemblage de l’aspirateur de liquides
et de poussières

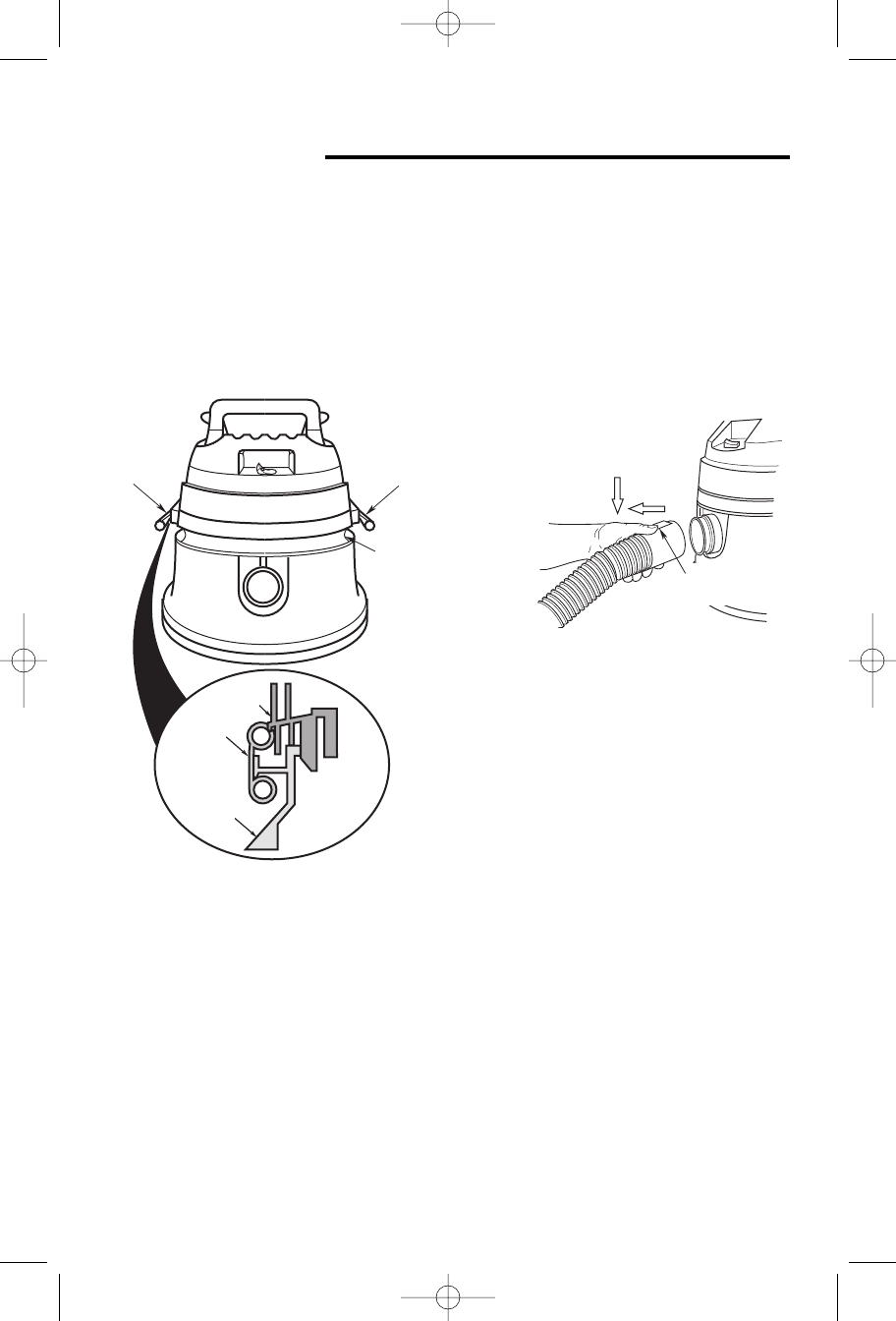

1. Positionnez l’ensemble d’élément moteur sur
l’ensemble tambour/pied de roulette que vous avez
assemblé dans une étape précédente, tel que cela
est illustré.
2. Faites pivoter les deux pattes de fixation vers le bas
et appuyez jusqu’à ce qu’elles s’encliquettent sur
les rebords du tambour (vous entendrez un
bruit sec).
Insertion du tuyau
Insérez l’extrémité du bouton-poussoir du tuyau
flexible « verrouillable Dual-Flex™ » dans l’orifice
d’admission de l’aspirateur. Le tuyau devrait se mettre
en place avec un bruit sec. Pour retirer le tuyau de
l’aspirateur, appuyez sur le bouton de déclenchement
sur le tuyau et tirez sur le tuyau jusqu’à ce qu’il sorte
de l’orifice d’aspiration de l’appareil, tel que cela
est illustré.
Patte de
fixation du
tambour
Patte de
fixation du
tambour
Rebord du
tambour
Ensemble
d’élément
moteur
Patte de
fixation
Tambour
Appuyez
et tirez
Bouton de
déclenchement
