7-FR

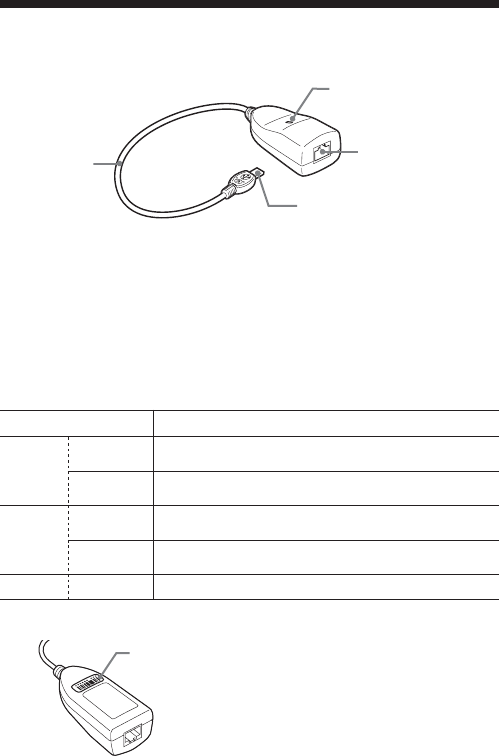

Identification des différentes parties
Raccordez l’adaptateur USB-Ethernet correctement en vérifiant la forme
des connecteurs.
Connecteur USB : Pour la connexion d’un caméscope compatible USB.
Connecteur RJ-45 : Pour la connexion d’un LAN.
Câbles LAN utilisables
Câble droit à paire torsadée non blindée (UTP)
• Catégorie 3, 4, 5 à 10BASE-T
• Catégorie 5 à 100BASE-TX
Témoin LINK
L’état du témoin indique l’état de la communication de l’adaptateur USB-
Ethernet :
Adresse MAC
Le modem pour réseau câblé peut
exiger le réglage de l’adresse
MAC. Dans ce cas, enregistrez les
données (lettres et numéros)
inscrits sur cette étiquette.
Câble USB
Connecteur RJ-45
Connecteur USB
Témoin LINK
Orange
Vert
–
Témoin Signification
Communication 10BASE-T, pas de transmission de
données
Communication 10BASE-T, transmission de
données
Communication 100BASE-TX, pas de transmission de
données
Communication 100BASE-TX, transmission de
données
pas de communication
Allumé
Clignotant
Allumé
Clignotant
Eteint
Arrière
Adresse Mac
(étiquette)
