SY-D6IBA2
Quick Start Guide
4
Introduction

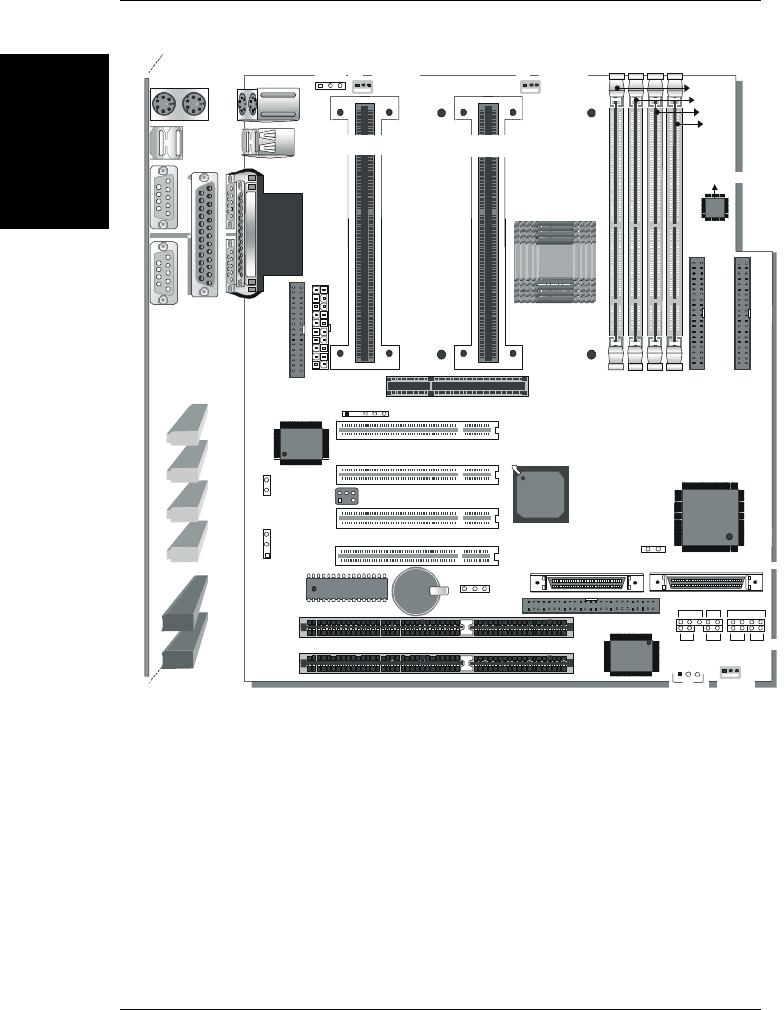

SY-D6IBA2 Motherboard Layout
Key Features
Ø
Supports Intel Pentium
®
III processor (450-
550MHz) & Pentium
®
II processor (233-
450MHz)
Ø
Easy CPU settings in BIOS with the
SOYO COMBO Setup
Ø
Auto-detect CPU voltage
Ø
SCSI port onboard (optional)
Ø
PC98, APM, Ultra DMA/33
Ø
Power-on by modem or alarm
Ø
Supports onboard hardware monitoring
and includes Hardware Doctor utility
Ø
Supports Wake-On-LAN (WOL)
Ø
Supports Power-On by PS/2 Keyboard
Ø
Supports Creative SB-LINK (PC-PCI)
for PCI audio card
Ø
1 x 32-bit AGP slot
Ø
4 x 32-bit bus mastering PCI slots
Ø
2 x USB ports
Ø
1 x IrDA port
Ø
Supports multiple-boot function
Ø
ATX power connector
Ø
Power failure resume
(PC-PCI)
COM 1
COM 2
USB 1
PRT
USB 2
PS/2 KB
Connector
PS/2 Mouse
Connector
ISA Slot #1
ISA Slot #2
Intel
82371 EB
Intel
82443 BX
IR1
1
5
Ultra
I/O Chipset
AGP Slot
ATX
Power
1
FDC
IDE 2
1
DIMM 1
DIMM 2
DIMM 3
DIMM 4
Flash BIOS
W83781D
828AC
SB-LINK
JP5
CMOS Clear
Jumper
3
1
JP4
JP7
3
1
JP1
1
3
WOL
Header
FAN1
CPUFAN
1
FAN2
CPUFAN
1
FAN3
1
1
IDE 1
PCI Slot #1
PCI Slot #2
PCI Slot #3
PCI Slot #4
1
(Optional)
Slot 1 #2
Slot 1 #1
Narrow SCSI (50-pin)
PWRBT
HDD LED
Turbo
LED
Reset
_
+
_
+
_
+
_
+
Speaker
Keylock
Power
LED
3V
Lithium
Battery
Wide SCSI (68-pin)
1
(Optional)
Ultra2 SCSI (68-pin)
1
(Optional)
JP44
1
3
adaptec
AQWA741
(Optional)
AIC - 7890AB
Winbond
Adaptec
83977EF-AW
AIC-3860
Hardware Monitoring
Winbond
W83781D
SCSI HDD
LED
