INSTALLATION DE VOTRE NOUVEAU MAGNÉTOSCOPE
Raccordements de
base
Il est essentiel que votre magnétoscope soit correctement
branché pour des résultats corrects.
A
Vérifier le contenu.
S’assurer que l’emballage contient tous les accessoires
indiqués dans “CARACTÉRISTIQUES TECHNIQUES”
(
੬
couverture).
B
Trouver une place pour le magnétoscope.
Poser le magnétoscope sur une surface horizontale
stable.
C
Raccorder le magnétoscope au téléviseur.
La méthode de raccordement que vous utilisez dépend
du type de téléviseur dont vous disposez.
A Débrancher le câble d’antenne TV du téléviseur.
B Raccorder le câble d’antenne TV au connecteur ENTREE
ANTENNE sur l’arrière du magnétoscope.
C Raccorder le câble RF fourni entre le connecteur SORTIE
ANTENNE sur l’arrière du magnétoscope et le connecteur
d’antenne du téléviseur.
D Raccorder le câble péritélévision à 21 broches (fourni) entre
le connecteur AV1 (L-1) ENTREE/SORTIE sur l’arrière du
magnétoscope et le connecteur péritélévision à 21 broches
sur le téléviseur.
D
Brancher le magnétoscope sur le secteur.
Brancher la fiche du cordon d’alimentation sur une prise
secteur.
Faire le raccordement AV si votre téléviseur dispose
d’un connecteur d’entrée AV péritélévision à 21
broches pour réduire les risques d’interférence. Et si
vous utilisez un téléviseur stéréo, vous aurez besoin
du câble péritélévision à 21 broches (fourni) pour
profiter de la lecture stéréo des cassettes vidéo.

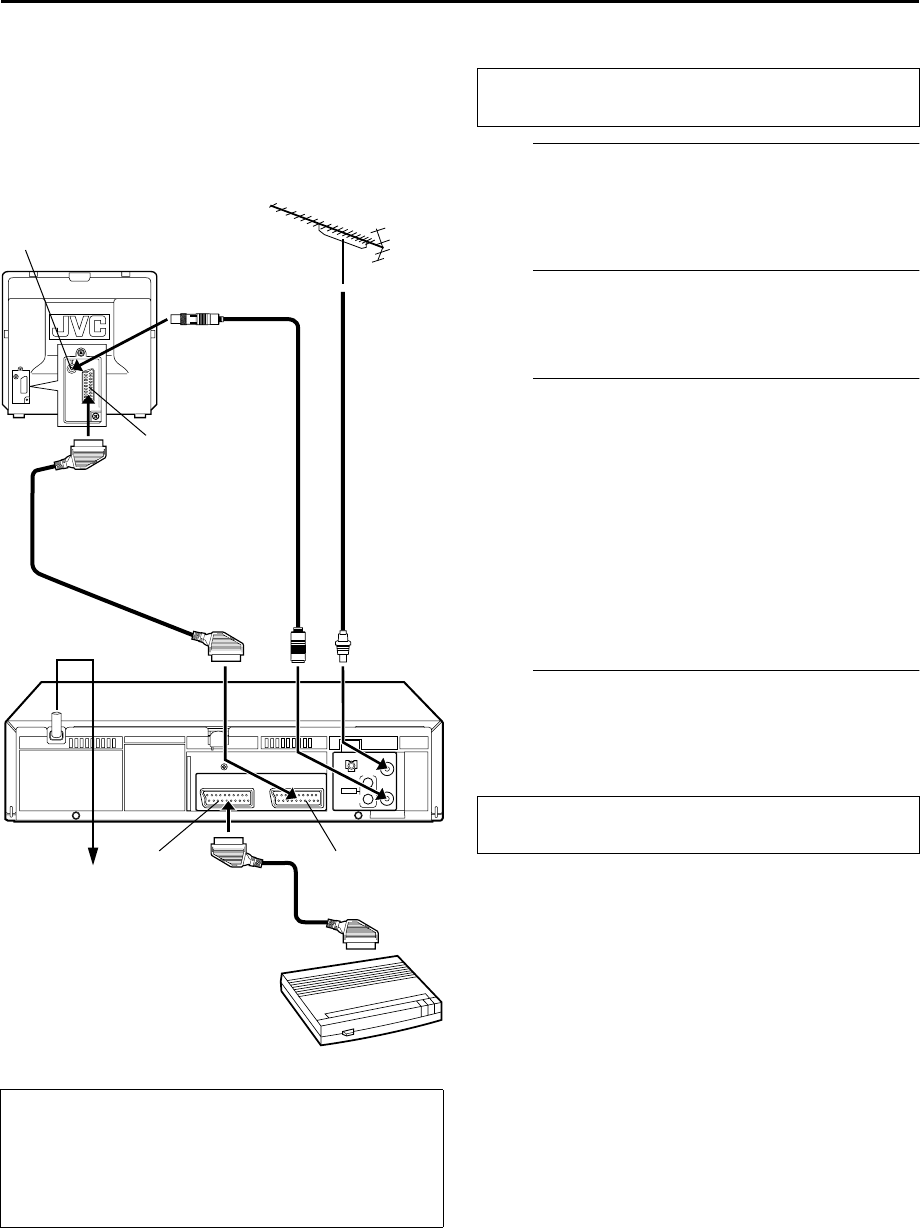

Connecteur d’antenne
Arrière du téléviseur
Connecteur
péritélévision à 21
broches
Câble
d’antenne
Câble RF
(fourni)
Câble
péritélévision à
21 broches
(fourni)
Cordon d’alimentation
Prise
secteur
Arrière du
magnéto-
scope
AV1 (L-1)
ENTREE/SORTIE
Adaptateur antenne
(fourni)
Décodeur de TV codée
AV2 (L-2)
ENTREE/DECODEUR
CES ÉTAPES DOIVENT ÊTRE TERMINÉES AVANT
D’EFFECTUER TOUTE OPÉRATION VIDÉO.
Une fois le raccordement terminé, effectuer “Réglage
automatique” à la page 12.
