11

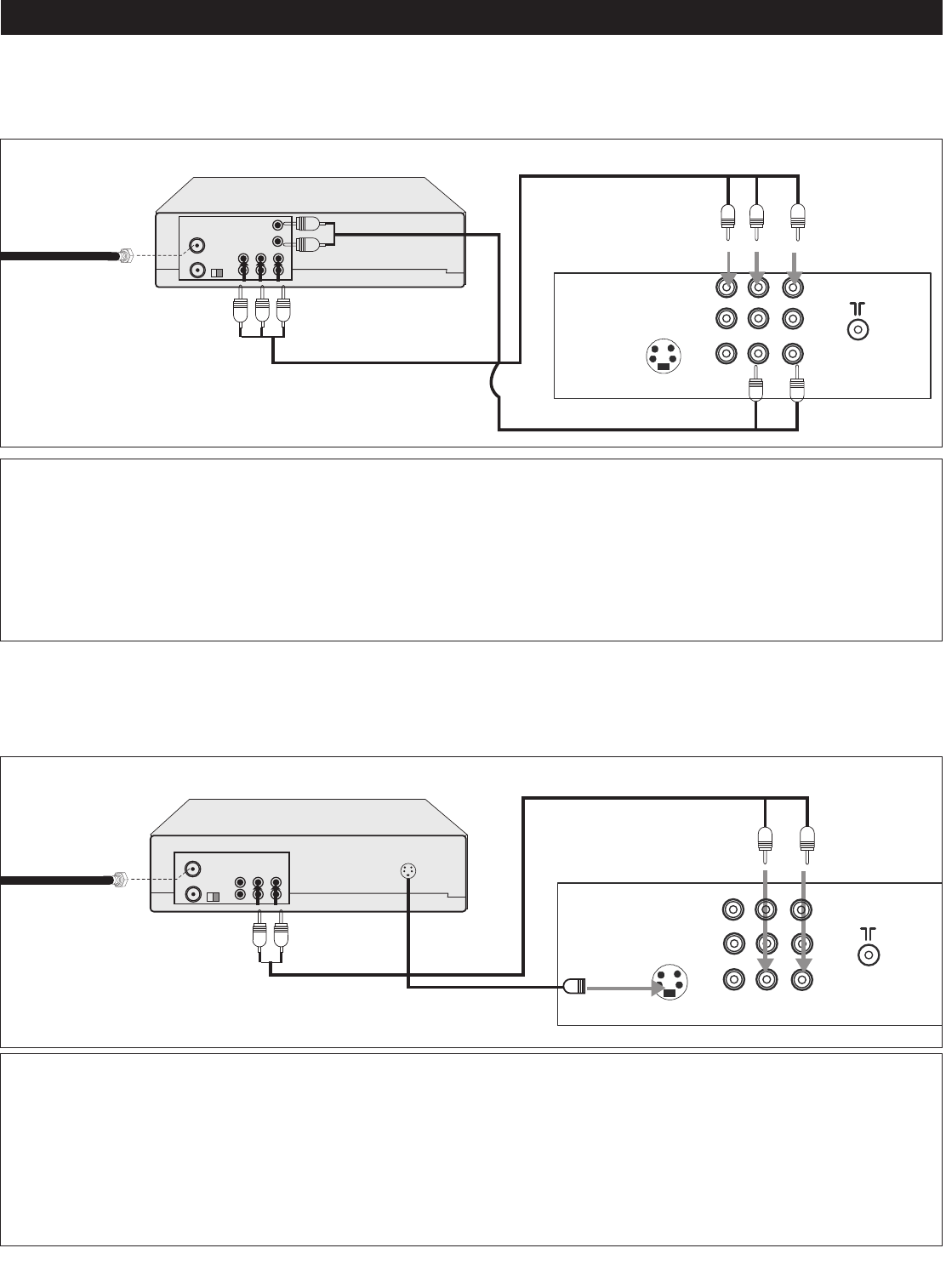

CONEXIÓN DESDE UNA UNIDAD EXTERNA (CONTINÚA)
CONEXIÓN CON UN CABLE S-VIDEO:
Siga las instrucciones a continuación para conectar una videocasetera o reproductor de DVD con S-VIDEO al televisor
usando un cable S-video. (LOS CABLES NO SE INCLUYEN.)
1. Para la videocasetera, conecte el cable, satélite o antena entrante al conector de antena en la parte posterior de la
misma.
2. Conecte los cables de audio izquierdo y derecho por un lado a los conectores de salida de audio en la videocasetera o
reproductor de DVD y, por otro lado, a los conectores de entrada de audio 1 izquierdo y derecho en el televisor.
3. Conecte el conector de salida de S-VIDEO de la videocasetera o reproductor de DVD al conector de entrada de S-
VIDEO del televisor.
4. Presione el botón de ENTRADA hasta que aparezca S-VIDEO en la pantalla del televisor.
NOTA: Si el S-VIDEO no se está utilizando, desconecte el cable. De lo contrario, la señal AV1 no se mostrará.
VCR/DVD
Cable entrante de
CATV (VCR)
Cable entrante de S-VIDEO
Cable de audio
De los conectores de salida
de la videocasetera
1. Conecte el cable, satélite o antena entrante al conector de ENTRADA VHF/UHF en la parte trasera de la VCR o reproductor de DVD.
2. Conecte el cable izquierdo y el derecho desde los conectores de SALIDA de audio del DVD/VCR a los conectores de ENTRADA de AUDIO 1
izquierdo y derecho de la TV.
3. Conecte los cables de componente (no incluidos) de los conectores de SALIDA del DVD Y, Pb/Cb, Pr/Cr a los conectores de ENTRADA de
componente de la TV (Y, Cr, Cb).
4. Presione el botón de ENTRADA (INPUT) hasta que componente aparezca en la pantalla de la TV.
VCR o reproductor de DVD
Hacia conectores
de AUDIO
Hacia la ENTRADA DE
COMPONENTE
SALIDA DE LOS CABLES DE
COMPONENTE
Cable de AUDIO/VIDEO
CABLE ENTRANTE
C
ATV (VCR)
Desde la SALIDA DE AUDIO
CONEXIÓN UTILIZANDO UN CABLE DE COMPONENTE:
Siga las siguientes instrucciones para conectar una unidad externa, como por ejemplo una VCR o reproductor de DVD, a su
unidad utilizando los conectores Y, Pb, Pr. (CABLES NO INCLUÍDOS).
