ES
C
ONEXIÓN

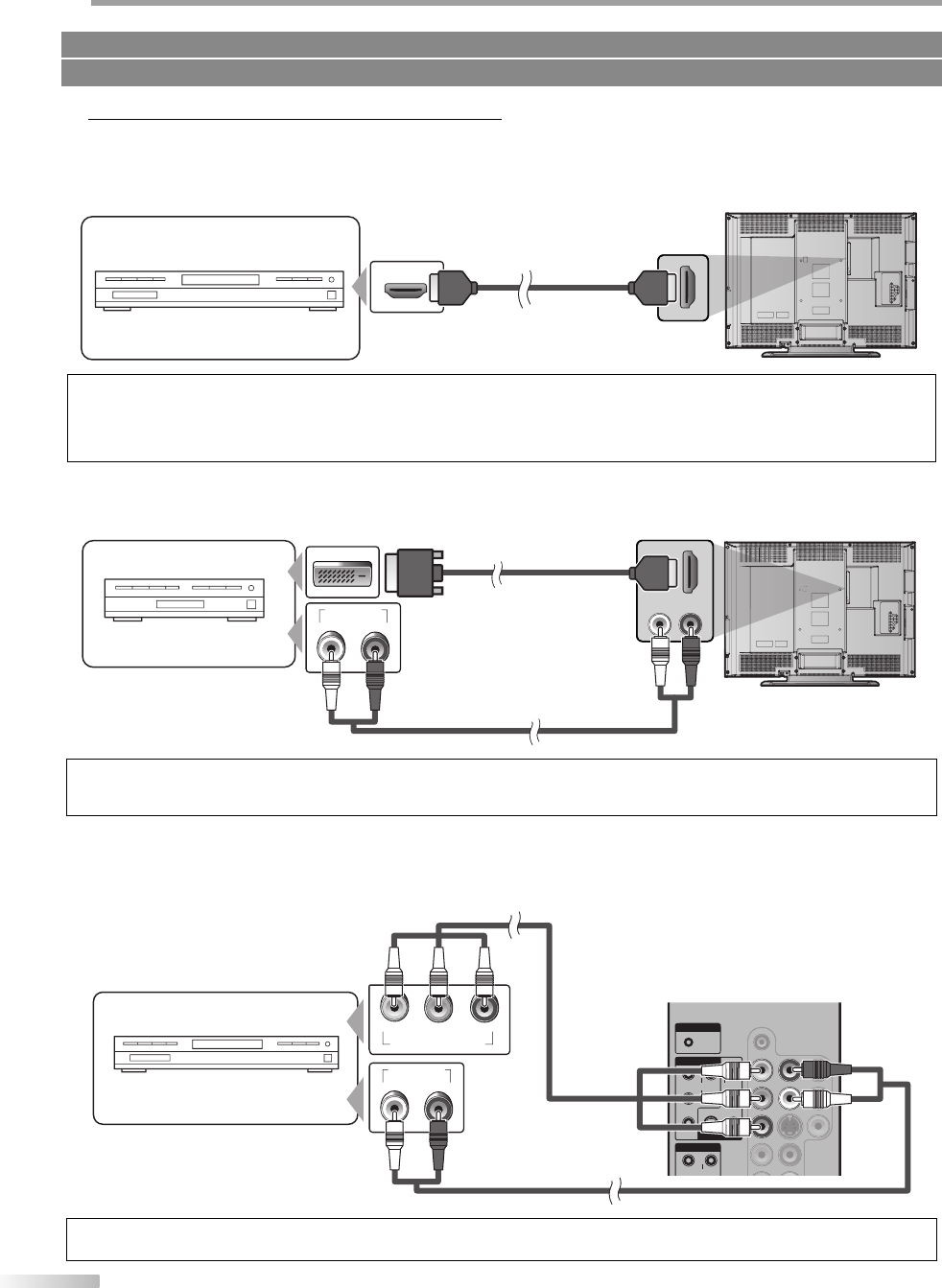

Conexión de Dispositivo Externo
[Conexión HDMI]
HDMI (High Definition Multimedia Interface/Interfaz multimedia de alta definición) es una interfaz que transmite vídeo
y audio digital por canales múltiples de alta definición mediante un solo cable. Esto asegura que las señales que se
envían desde la fuente hacia la unidad son de la más alta definición posible.
HDMI OUT
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i y señales de sonido de 32kHz / 44,1kHz / 48kHz que cumplan con EIA-861.
• Esta unidad solamente acepta señal de audio de 2 canales (LPCM).
• Es necesario seleccionar “PCM” para la salida de audio digital del dispositivo conectado o la configuración de audio HDMI. Puede que no
haya señal de audio si selecciona “Bitstream” (Secuencia de bits), etc.
[Conexión HDMI-DVI]
Si su dispositivo de vídeo tiene una toma de salida DVI, conéctelo utilizando un cable de conversión HDMI-DVI. Un cable de conversión
HDMI-DVI también necesita una conexión de cable de audio independiente. Como tal, solamente se puede utilizar el toma HDMI 1-IN.
DVI OUT
AUDIO OUT
RL
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i. DVI no muestra la imagen de resolución 480i que no es compatible con la norma EIA/CEA-861/861B.
• Las señales de audio se convierten de digitales a analógicas para esta conexión.
[Conexión de Cable de Vídeo en Componentes]
La conexión de vídeo en componentes ofrece una mejor calidad de imagen para dispositivos de vídeo conectados a la unidad. Utilice un cable
de vídeo en componentes para conectar la unidad a dispositivos de vídeo externos equipados con tomas de salida de vídeo en componentes.
Si conecta las tomas de entrada de vídeo COMPONENT 1 o COMPONENT 2 de la unidad, conecte un cable de audio RCA
a las tomas de audio L/R (izquierda/derecha) de COMPONENT 1 o COMPONENT 2.
COMPONENT VIDEO OUT
PrPbY
AUDIO OUT
RL
COMPONENT 1
VIDEO 1
PC-IN
AUDIO
AUDIO
YR
Pb
Pr
L
AUDIO
S VIDEO VIDEO
R
L
COMPONENT 2
AUDIO
YR
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i.
5
Cables no incluidos.
Deberá adquirir los cables necesarios en su establecimiento local.
parte trasera de la unidad
Hacia toma
HDMI 1-IN o
HDMI 2-IN
cable HDMI
grabador de DVD con toma de salida
HDMI
p. ej.)
parte trasera de la unidad
Hacia toma HDMI 1-IN
cable de conversión HDMI-DVI
Hacia tomas AUDIO IN
p. ej.)
caja de cable o caja de satélite
con toma de salida DVI
cable de audio RCA
p. ej.)
grabador de DVD con las tomas de
salida de vídeo en componentes
cable de vídeo en componentes
cable de audio RCA
parte trasera de la unidad
(rojo)(azul)(verde)
(verde)
(azul)
(rojo)
