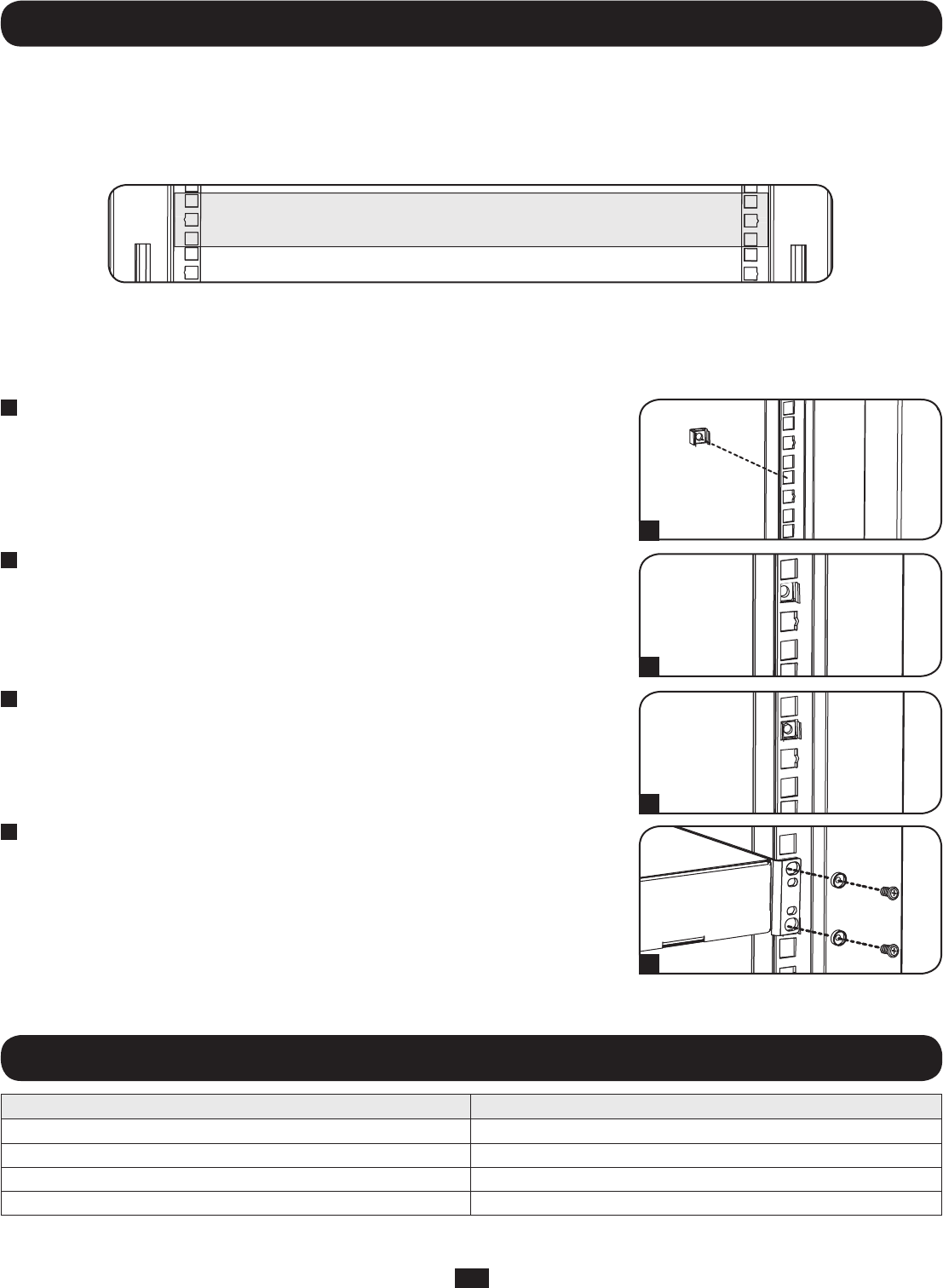

6. Installation de l’équipement
6.1 Installer et retirer les écrous à cage
Attention : N’installez aucun équipement avant d’avoir installé l’armoire de manière stable. Installez d’abord l’équipement le plus lourd et
installez-le au bas de l’armoire. Installez l’équipement en partant du bas de l’armoire et en remontant vers le haut de l’armoire – jamais
l’inverse. Si vous utilisez des rails d’équipement coulissants, faites-les coulisser avec précaution. Ne faites coulisser qu’un ensemble de
rails à la fois. Évitez de faire coulisser les rails d’équipement coulissant près du haut de l’armoire.
Notez: Les trous carrés au milieu de chaque unité du bâti sont numérotés et incluent également une petite encoche pour faciliter l’identification. Chaque unité
du bâti inclut l’espace occupé par le trou numéroté et les trous directement au-dessus ou au-dessous.
Pour retirer les écrous à cage, inversez les étapes 1à3
Notez : Vous pouvez utiliser un outil à écrou à cage (non fourni) pour faciliter l’installation et le retrait
des écrous à cage.
ATTENTION : Les brides des écrous à cage doivent rentrées sur les côtés de l’ouverture carrée du rail, et non pas dans le haut ou le bas.
Suivez les instructions sur la documentation de votre équipement pour vous assurer de l’installation appropriée de l’équipement.
1
Localisez les ouvertures des trous carrés numérotés sur les rails de montage où vous prévoyez
installer votre équipement. Vous installerez les écrous à cage (fournis) dans les ouvertures
carrées afin de donner un point de fixation aux vis de montage (fournies). Notez : Consultez la
documentation de votre équipement pour déterminer combien d’écrous à cage seront
nécessaires et où ils devront être installés.
2
Insérer une des brides des écrous à cage dans l’ouverture carrée, depuis l’intérieur du rail de
montage. Enfoncez-la sur le côté de l’ouverture carrée. Chaque bride doit entrer dans le côté de
l’ouverture carrée, et non pas dans le haut ou le bas.
3
Enfoncez légèrement l’écrou à cage sur les côtés pour permettre à la bride restante de passer
dans l’ouverture carrée. Lorsque l’écrou à cage est correctement installé, les deux brides
sortiront par l’ouverture carrée et seront visibles sur la surface extérieure du rail de montage.
Répétez les étapes 1à 3 jusqu’à ce que les écrous à cage soient installés.
4
Après avoir installé les écrous à cage nécessaires, utilisez les vis de montage et les rondelles à
collerette pour fixer votre équipement au rail de montage. Placez les rondelles à collerette entre les
vis et les supports de montage de l’équipement.
Notez: Votre équipement peut également inclure du matériel de montage. Lisez les instructions de
montage fournies avec votre équipement avant de l’installer.
7. Spécifications techniques
Modèle SR18UB
Dimensions (H x L x P) 905 x 600 x 850 mm (35,6 x 23,63 x 33,5 po)
Poids de l’unité 48 kg (105 lb)
Capacité de charge 226 kg (500 lb)
Profondeur de montage (ajustable) De 76 to 826 mm (3 à 32,5 po)
