Wenn der Fernseher keine 21-polige Scart-Buchse besitzt (➡ 16)
≥Dieses Gerät ermöglicht Timeraufnahmen unter Verwendung der Programmierfunktion des Fernsehers (z.B. IDTV) (➡ 29).
≥Die AV2- und AV4-Scartbuchsen an Panasonic-Fernsehern sind mit der Q Link-Funktion kompatibel.
∫ RGB
Bei RGB-Video werden für die Primärfarben des Lichtes [Rot (R), Grün (G) und Blau (B)] getrennte Signale verwendet. Dank der getrennten
Übertragung der drei Farbsignale werden Störungen reduziert und man erhält eine noch bessere Bildqualität.

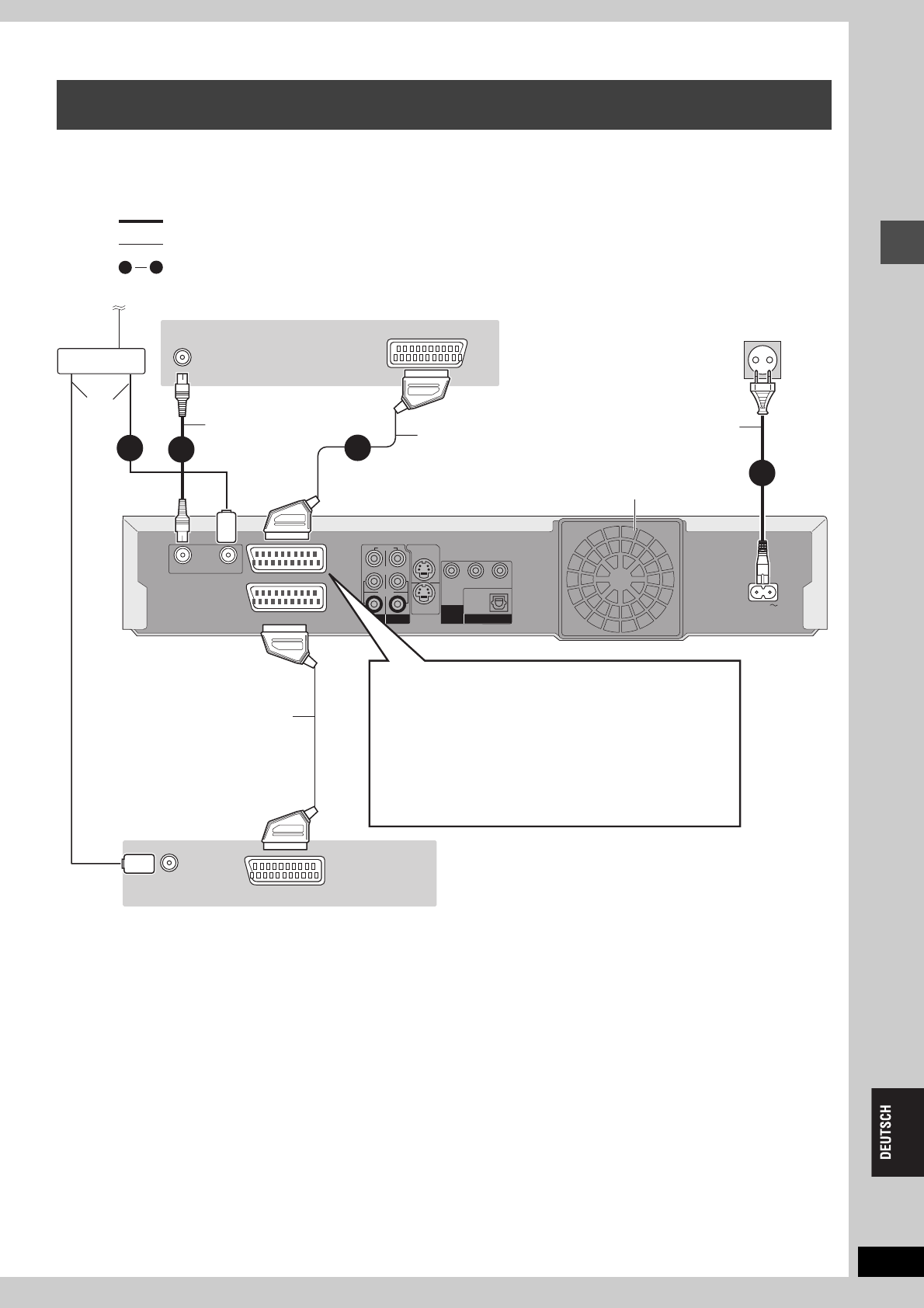

Anschluss an einen Fernseher mit 21-poliger Scart-Buchse und an einen
Videocassettenrecorder
AV IN
VHF/UHF
RF IN
RF OUT
RF IN
AV2
(
DECODER
/
EXT
)
AV1
(
TV
)
AV4 IN
OUT
AUDIO
VIDEO
R
L
R
L
S VIDEO OUT
Y
P
B
PR
COMPONENT
VIDEO
OUT
(PROGRESSIVE/
INTERLACE)
OPTICAL
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
S VIDEO
AV4 IN
AC IN
VHF/UHF
RF IN
AV OUT
1
4
4
3
2
1
An Antenne
Verteiler
Rückseite des
Fernsehers
Antennen-
kabel
Rückseite des
Videocassettenrecorders
Lüfter
HF- Koaxialkabel
Rückseite dieses Geräts
An Netzsteckdose
(Netzstrom 220 bis 240 V, 50 Hz)
21-poliges Scart-Kabel
mit kompletter Belegung
mitgeliefertes Zubehör.
nicht mitgeliefertes Zubehör.
erforderliche Anschlüsse. Gehen Sie in der nummerierten Reihenfolge vor.
Buchse AV1
≥
Wenn Ihr Fernseher mit RGB-Eingangssignalen kompatibel ist, können
Sie ihn über ein 21-poliges Scart-Kabel mit kompletter Belegung an
den RGB-Videoausgang dieses Geräts anschließen (
➡
unten).
Zum Aktivieren des RGB-Ausgangs wählen Sie im SETUP-Menü
(
➡
57) unter “AV1 Ausgang (Scart)” die Option “RGB (ohne
Component)”, wenn der Abstimmvorgang beendet ist (
➡
18, 19).
≥
Wenn Ihr Fernseher mit Q-Link-Funktionen ausgestattet ist und
Sie ihn über ein 21-poliges Scart-Kabel mit kompletter Belegung
anschließen, stehen Ihnen diese Funktionen zur Verfügung
(
➡
69).
Wenn Sie die
Antenne auch an
Ihren
Videocassetten-
recorder
anschließen
wollen, verwenden
Sie einen Verteiler.
Netzkabel
Erst anschließen, wenn alle
anderen Kabel bereits
angeschlossen sind.
21-poliges
Scart-Kabel
87
SCHRITT 1 Anschluss
