22
F
onct
i
onnement
d
u t
élé
v
i
seu
r
Pour la S-Vidéo — Brancher les câbles audio tels
que décrit ci-dessus, puis connecter une extrémité
du câble S-Vidéo à la prise S-Vidéo au dos de
l’appareil et l’autre extrémité à la prise S-Vidéo
d’une source de signal externe.
- OU -
Pour la vidéo à composantes — Brancher les
câbles vidéo Y, Pb et Pr ainsi que les câbles Audio
L (gauche) et Audio R (droite) sur les prises
d’entrée à composantes.
- OU -
Pour HDMI — Brancher une extrémité d’un câble
HDMI au dos de l’appareil et l’autre extrémité à un
lecteur de DVD HD.
2 Allumer le téléviseur.
3 Appuyer de façon répétée sur INPUT (Entrée)
pour sélectionner la source de signal externe
souhaitée.
4 Mettre sous tension la source de signal externe.
5 Insérer un disque ou une bande vidéo dans la
source de signal externe, puis appuyer sur PLAY
(Lecture).

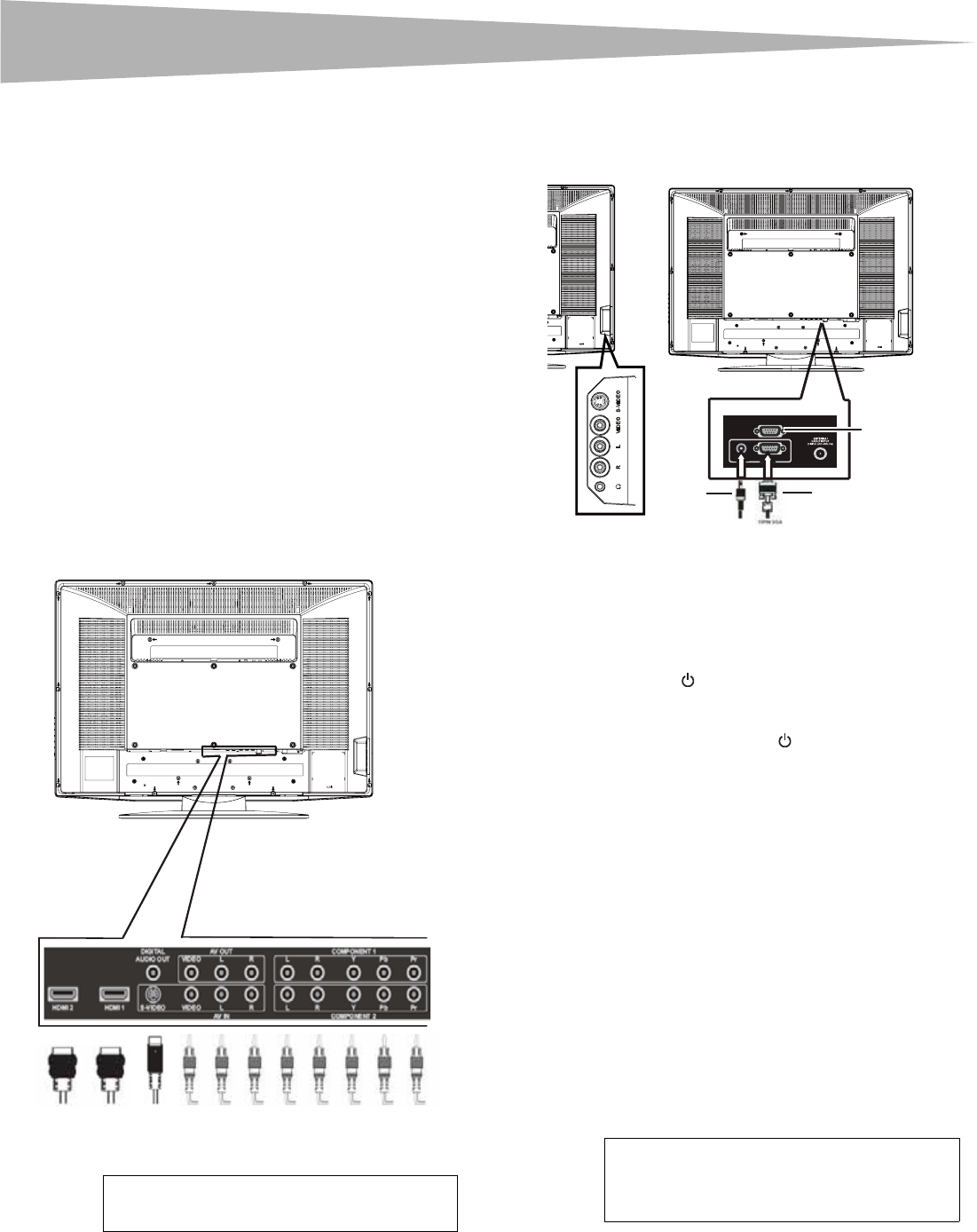

Connexion d’un ordinateur
Pour connecter l’appareil à un ordinateur :
1 Connecter un câble VGA de l’ordinateur à la prise
VGA au dos du téléviseur.
2 Connecter un câble audio de la prise de sortie
audio de l’ordinateur à la prise AUDIO au dos du
téléviseur.
3 Brancher et mettre le téléviseur sous tension.
4 Appuyer plusieurs fois sur INPUT (Entrée) pour
sélectionner la source d’entrée VIDEO5, puis
appuyer sur PC pour passer de HDMI à VGA.
Fonctionnement du téléviseur
Mise en Marche/Arrêt du téléviseur
Pour mettre le téléviseur sous et hors tension :
1 Vérifier que le cordon d’alimentation est connecté
au téléviseur et à une prise secteur.
2 Appuyer sur pour mettre le téléviseur en
marche. Le témoin à DEL de marche/arrêt devient
vert.
3 Appuyer de nouveau sur pour mettre l’appareil
en mode Veille. Le témoin à DEL de marche/arrêt
devient orange.
Sélection de la source du signal TV
Pour sélectionner la source du signal TV :
• Quand le téléviseur est allumé, appuyer sur
INPUT (Entrée) de l'appareil ou de la
télécommande pour choisir entre : ANT (antenne)
• Video1 (composite arrière)
• Video2 (S-Vidéo arrière)
• Video3 (composite latérale)
• Video4 (S-Vidéo latérale)
• Video5 (Composantes 1)
• Video6 (Composantes 2)
• Video7 (VGA)
• Video8 (HDMI1)
• Video9 (HDMI2)
Si Video1est sélectionnée, appuyer sur VIDEO
pour choisir entre composite et S-Vidéo.
Avertissement
Prendre soin d’éteindre et de débrancher le
téléviseur avant l’installation de périphériques.
TV
Video L R L R Y Pb/Cb Pr/Cr
Video L R L R Y Pb/Cb Pr/Cr
Téléviseur
Sortie composite
HDMI2 HDMI1
Composantes1
SPDIF
Remarque
HDMI, le logo HDMI et High-Definition Multimedia
Interface (Interface multimédia haute définition)
sont des marques de commerce, ou des marques
de commerce déposées de HDMI Licensing LLC.
RS-232
VGAAUDIO
TV
RS-232 (pour
la réparation)
Audio
coaxial
Câble VGA
