Po-5
Parte posterior da unidade
orifícios de montagem
RGB
2
/ DVD
2
/ HD
2
RGB
1
R/
VD
G/ B/
HD
(
IN /OUT
)
Cr/Pr Y Cb/Pb
IN OUT
REMOTE
IN
OUT
IN
OUT
Controle
remoto
Sinal RGB/
sinal DVD/HD
Controle
remoto
Conector BNC
Sinal RGB/
sinal DVD/HD

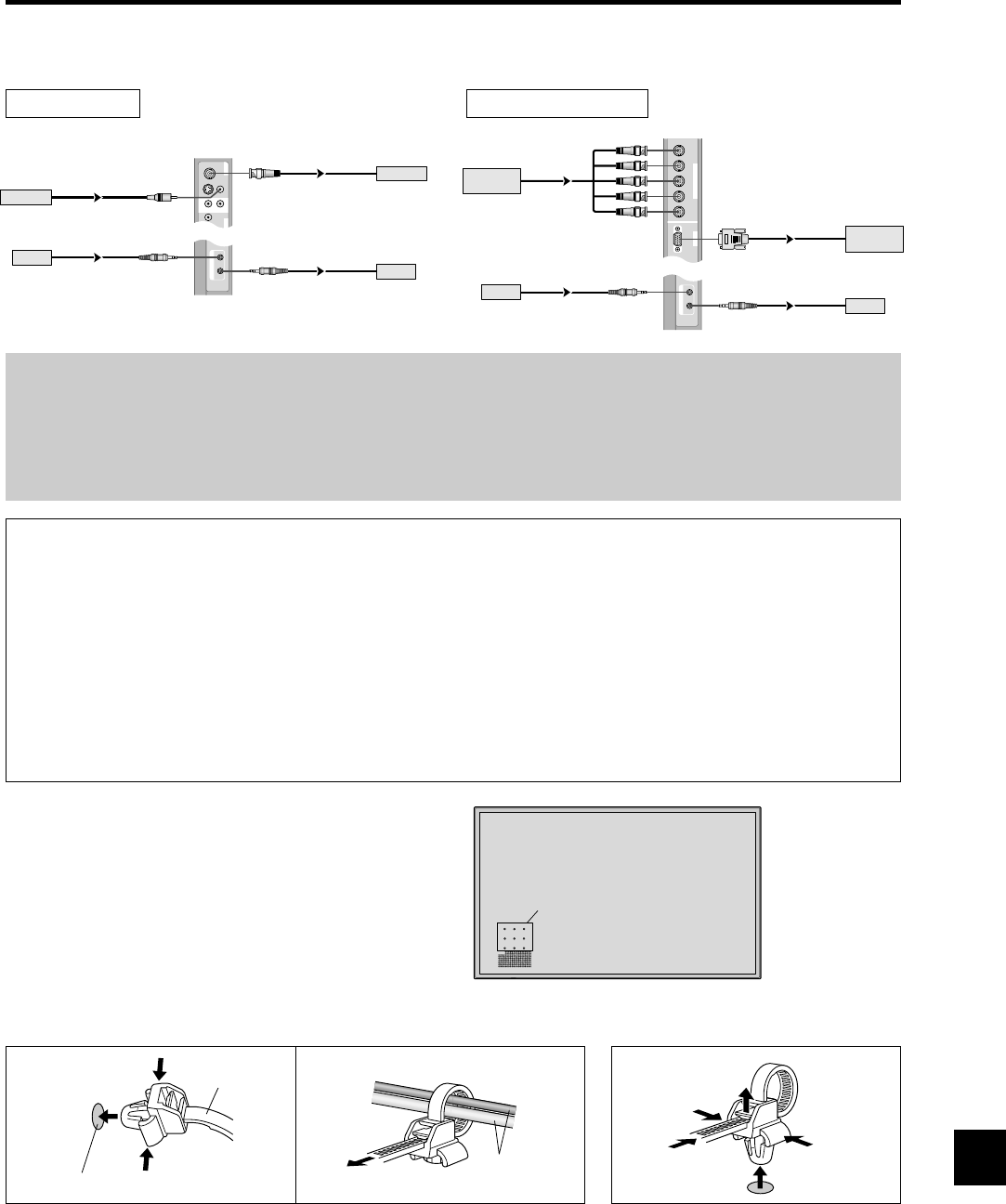

Criar um vídeo-wall
Com a capacidade de visualização de matriz integrada, pode criar um vídeo-wall 4-25.
• Ligue os cabos de sinal e os cabos remotos como abaixo indicado.
Sinal de vídeo Sinal RGB/DVD/HD
Nota:
1. Os terminais VIDEO1 e RGB1 podem ser utilizados para INPUT ou OUTPUT.
Quando LOOP OUT está LIGADO, não conecte um sinal OUTPUT de outra unidade; isso iria sobrecarregar a outra
unidade podendo danificá-la.
2. LOOP OUT não pode ser LIGADO quando são enviados sinais para o terminal RGB1.
3. LOOP OUT pode ser LIGADO quando são enviados sinais para o terminal RGB1 se a corrente estiver conectada.
Informação
• Para enviar sinais para outro plasma, defina LOOP OUT para LIGADO.
• Para criar um vídeo-wall, defina corretamente os itens de menú VÍDEO-WALL.
• Para conectar monitores, utilize um cabo BNC de 1~2m (qualquer cabo disponível comercialmente).
• Se a qualidade da imagem for fraca, não utilize o terminal de saída do monitor. Utilize um amplificador de
distribuição (qualquer amplificador de distribuição disponível no mercado) para conectar sinais divididos aos
terminais INPUT do respectivo monitor.
• Utilizado com a função de vídeo-wall, é standard um máximo de 4 telas com sinal inferior a 1024ן768, 60Hz.
• Recomendamos um amplificador de distribuição sempre que utilizar 9 telas e no vídeo-wall.
• A partir do segundo monitor, as conexões necessitam de um cabo ou conector de conversão BNC-RCA, um mini
cabo de D-Sub 15 pinos BNC (ן5)/cabo ou conector de conversão.
VIDEO
(
IN/OUT
)
VIDEO
1
VIDEO
2
VIDEO
3
AUDIO
1
DVD
1
R
(
MONO
)
L
Y
IN OUT
REMOTE
OUT
IN
IN
OUT
Sinal VIDEO
Ficha RCA phono
Conector BNC
Controle
remoto
Sinal VIDEO
Controle
remoto
Para ligar Para desligar
grampo
orifício de montagem
cabos
1. 2.
Manuseamento do cabo
Utilizando os grampos do cabo fornecidos com o
monitor plasma, agrupe na parte posterior da unidade os
cabos de sinal e de áudio conectados ao monitor.
