13
ESPAÑOL
Conexiones a otros equipos (continuación)
Cómo utilizar un Amplificador AV con sonido digital integrado
Si está utilizando un Amplificador con surround digital integrado, puede disfrutar de los distintos sistemas de
audio, incluyendo el audio con Dolby Surround que hasta ahora sólo se podía disfrutar en los cines.

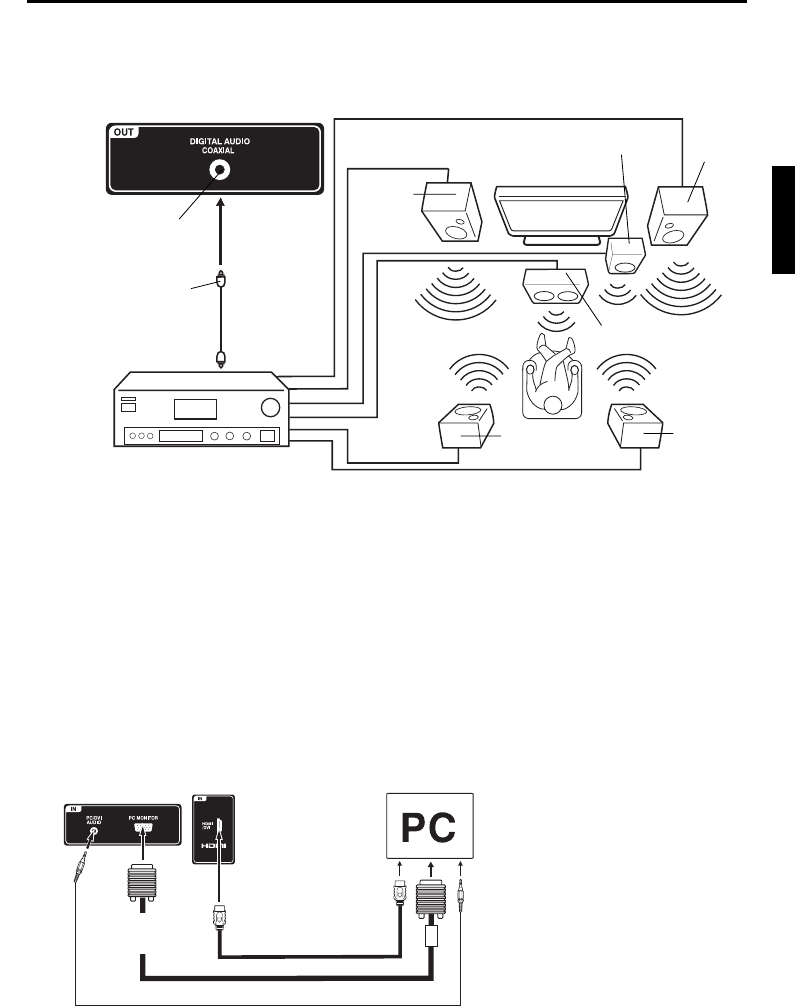

A continuación se muestra cómo conectar un amplificador AV con decodificador Digital Dolby
integrado, etc.
NOTA:
Cuando se sintonice una emisión digital, esta unidad no funcionará si se utiliza conjuntamente con audio DTS
o Audio MPEG. No habrá reproducción de sonido si se conecta a un amplificador AV con decodificador DTS
incorporado o decodificador MPEG.
El terminal de salida de audio digital no reproduce los sonidos de dispositivos conectados por HDMI.
•
•
Cable digital coaxial
(no suministrado)
A Salida de DIGITAL
AUDIO COAXIAL
Parte trasera del unidad
Altavoz
delantero
(izquierdo)
Altavoz
delantero
(derecho)
Altavoz de subgraves
TV
Amplificador AV con decodificador digital
incorporado como se describe arriba
Altavoz central
A la entrada de audio
digital coaxial
Altavoz
ambiental
(izquierdo)
Altavoz
ambiental
(derecho)
Para conectar la TV LED a un PC (ordenador personal)
ANTES DE CONECTAR LA TV LED AL PC, CAMBIE EL AJUSTE DE LA RESOLUCIÓN DEL PC Y
LA VELOCIDAD DE ACTUALIZACIÓN (60 HZ).
Conecte un extremo del cable VGA (macho a macho) a la tarjeta de vídeo del PC y el otro extremo al conector
VGA del monitor PC MONITOR IN de la parte posterior de la
TV LED
. F ije los conectores con firmeza con los
tornillos de la clavija.
En el caso de un equipo multimedia, conecte los cables de audio a las salidas de audio del
ordenador y al conector de AUDIO IN del toma PC/DVI AUDIO IN del TV LED. Puede también conectar la PC
con el cable HDMI. Si utiliza el cable HDMI, no tiene que conectar el cable de audio. Si utiliza el cable DVI-a-
HDMI, por favor conecte el cable de audio de la misma manera que con el cable VGA.
Presione INPUT SELECT en el mando a distancia para seleccionar el modo PC.
Encienda el equipo. La TV LED se puede utilizar como monitor para PC.
NOTA:
Las imágenes visuales en la pantalla tendrán aspecto diferente en el modo PC y en el modo otro.
Si no existe señal de video desde el ordenador cuando la unidad está en modo PC, la leyenda “No signal”
(Sin señal), aparecerá en la pantalla del TV.
•
•
Modos de visualización del monitor
Modo Resolución Velocidad de
actualización
VGA 640x480 60/72/75Hz
VGA 720x400 70Hz
SVGA 800x600 56/60/72/75Hz
XGA 1024x768 60/70/75Hz
WXGA 1280x768 60Hz
WXGA 1280x720 60Hz
WXGA 1360x768 60Hz
Para volver al modo normal
Vuelva a pulsar INPUT SELECT.
Cable VGA (no suministrado)
A entrada
PC MONITOR
A entrada
PC/DVI
AUDIO
A entrada HDMI
Cable de Audio (no suministrado)
Cable HDMI
(no suministrado)
Izquierdo y parte trasera del unidad
