FRANÇAIS
Etape 7 :Assurez-vous que le téléviseur est débranché avant de visser les boulons sur le panneau arrière !
Vissez les vis à la main et avec précaution dans votre téléviseur avant de les serrer définitivement. Si vous ressentez une
résistance quelconque, enlevez immédiatement la vis ! Si vous ne trouvez pas la visserie appropriée à votre téléviseur,
consultez une quincaillerie locale ou contactez directement Sanus Systems.
Repérez les inserts filetés sur le panneau arrière du téléviseur à écran plat et déterminez quels boulons ont le diamètre approprié (v, w, x, y,
z, aa, bb, cc). Pour tester tous les diamètres, serrez avec précaution les boulons à la main dans votre téléviseur jusqu’à ce que vous trouviez
le diamètre convenable. Déterminez ensuite la longueur de boulon appropriée. Si le panneau arrière de votre téléviseur est plat, utilisez
l’un des boulons les plus courts, sans entretoise. Le panneau arrière de certains téléviseurs à écran plat est courbé ou doté d’inserts filetés
renfoncés. Dans ce cas, vous aurez peut-être besoin de mettre les boulons les plus longs et une entretoise (ii, jj) entre la télévision et le
support du moniteur (k, l). Après avoir choisi le boulon approprié, vous pouvez suivre les schémas ci-dessous afin de déterminer la visserie
supplémentaire nécessaire au montage des supports du moniteur à votre téléviseur. Chaque boulon nécessite une rondelle-frein (ee, ff, gg,
hh). Vous aurez besoin de quatre de chacune des pièces qui sont répertoriées ci-dessous pour fixer les supports du moniteur à votre téléviseur.
Pour un téléviseur à panneau arrière plat, voir les instructions d’installation à l’étape 8. Pour un téléviseur à panneau arrière courbé, voir
l’étape 9. Pour un téléviseur à panneau arrière doté d’inserts filetés renfoncés, voir l’étape 10.

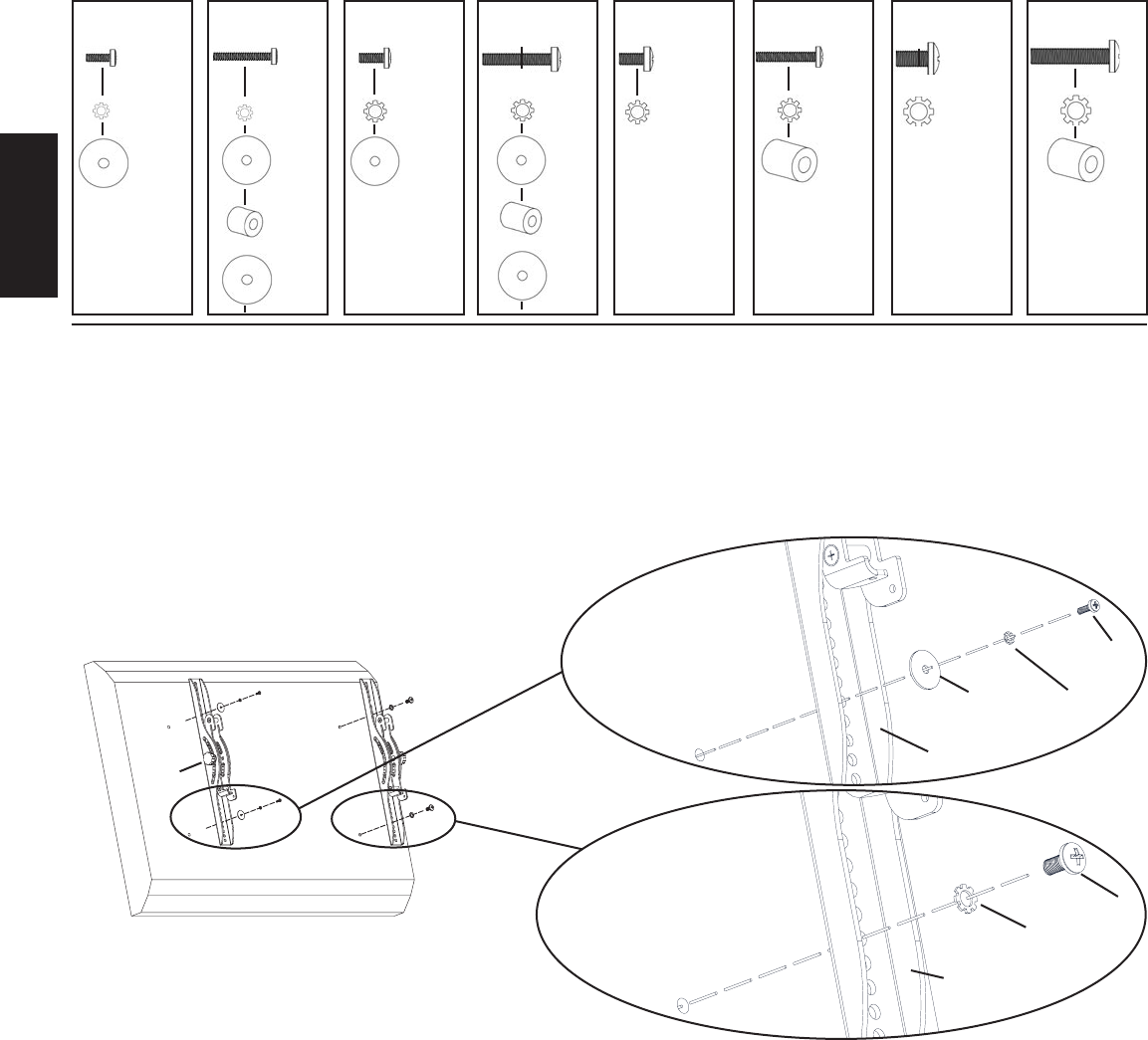

Schémas de la visserie :
v w x y z aa bb cc
ee ee ff ff gg gg hh hh
dd dd dd dd jj jj
ii ii
dd dd
Etape 8 : Fixation des supports du moniteur sur un téléviseur à panneau arrière plat
Si le téléviseur à panneau arrière plat requiert l’utilisation d’un boulon M4 ou M5, faites passez un boulon M4 x 12 (v) ou M5 x 12 (x)
par la rondelle-frein appropriée (ee, ff), une rondelle M4/M5 (dd), le support du moniteur (k, l) et vissez-le dans le téléviseur. Reportez-
vous à la vue détaillée A du schéma 8 si vous avez besoin d’aide. Si votre téléviseur requiert l’utilisation d’un boulon M6 ou M8, faites
passer un boulon M6 x 12 (z) ou M8 x 16 (bb) par la rondelle-frein appropriée (gg, hh), par le support du moniteur et vissez-le dans le
téléviseur. Reportez-vous à la vue détaillée B du schéma 8 si vous avez besoin d’aide. Les supports de moniteur devraient être placés
verticalement aussi près que possible du centre du téléviseur. Resserrez légèrement les boutons sur les supports du moniteur après qu’ils
aient été convenablement branchés au téléviseur.
Schéma 8 Vue détaillée A v, x
Téléviseur dd ee, ff
k, l
Bouton
Vue détaillée B z, bb
gg, hh
Téléviseur
k, l
M4 x 30
M4 x 12
M8 x 40
M8 x 16
M6 x 35
M6 x 12
M5 x 30
M5 x 12
