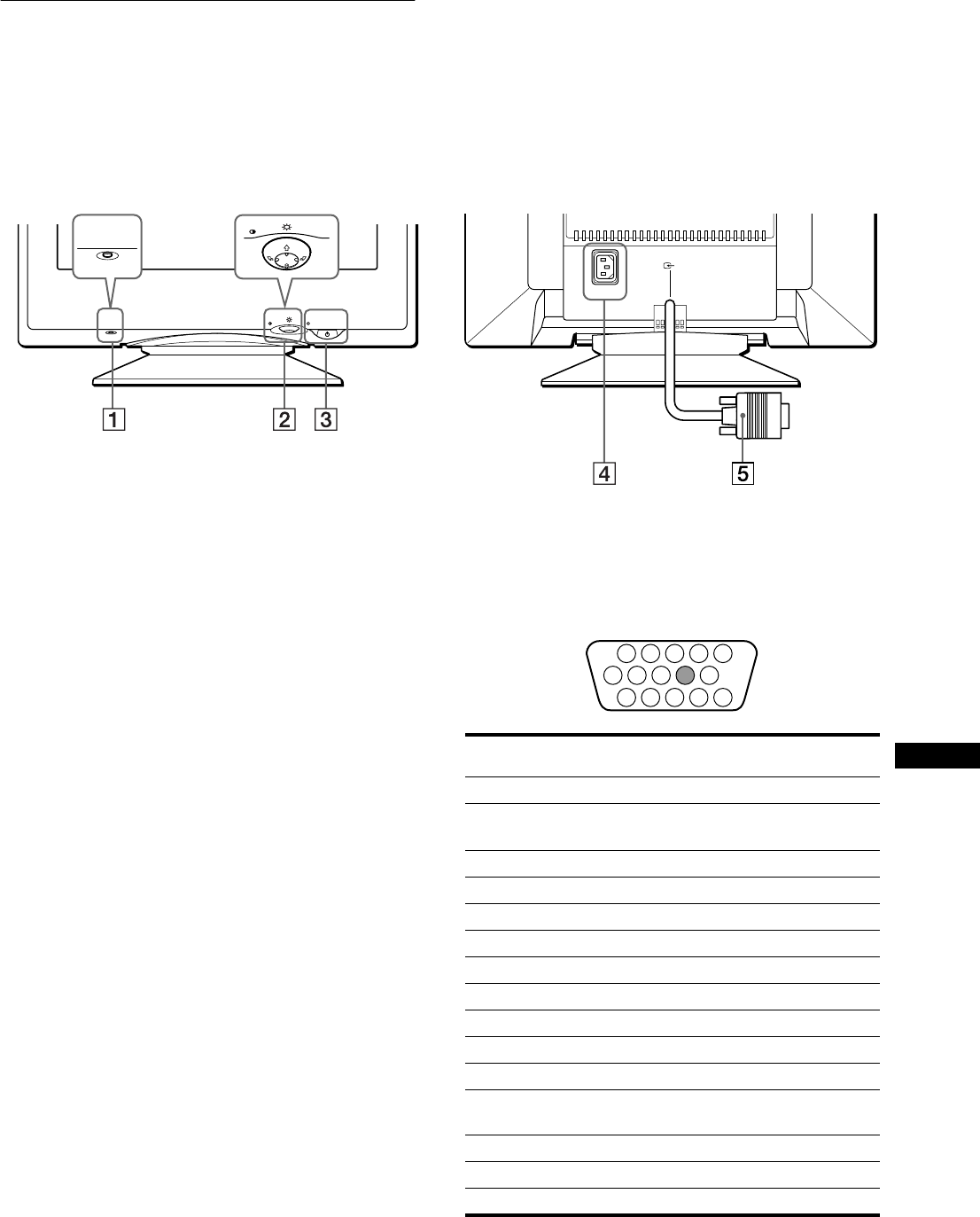

Идентификация деталей и
органов управления
См. страницы в скобках для получения подробных
сведений.
1
11
1
Кнопка RESET (сброс) (стр. 14)
Возвращает параметры к исходным значениям,
установленным на заводе.
2
22
2
Кнопка управления (стр. 9)
Кнопка управления используется для отображения
меню и выполнения настроек монитора, включая
регулировку яркости и контрастности.
3
33
3
Выключатель и индикатор
1
(питание)
(стр.7,15,18)
Включает и выключает монитор. Когда монитор
включен, индикатор горит зеленым, а когда
монитор в режиме экономии энергии, он мигает
зеленым и оранжевым или просто оранжевым.
4
44
4
Гнездо AC IN (стр. 7)
Подает электрическое питание на монитор.
5
55
5
Гнездо видеовхода 1 (HD15) (
y
1) (стр. 6)
Подает видеосигналы RGB (0,700 Vp-p, положит.) и
сигналы синхронизации.
* DDC (Display Data Channel) является стандартом VESA.
MENU
RESET
MENU
RESET
AC IN
1
(
HD15
)
Передняя панель Задняя панель
Номер
штырька
Сигнал
1Красный
2 Зеленый
(Синхронизация по зеленому)
3 Синий
4 ID (Заземление)
5 Заземление DDC
*
6 Заземление красного
7 Заземление зеленого
8 Заземление синего
9—
10 Заземление
11 ID (Заземление)
12 Канал двустороннего обмена данных
(SDA)
*
13 Гориз. синхронизация
14 Верт. синхронизация
15 Хронометраж данных (SCL)
*
1 2 3 4
5
876
11 12 13 14 15
10
9
