Raccordements et opérations
Raccordements
11
FR
Remarque
Lorsque vous utilisez les connecteurs VISCA RS-232C,
assurez-vous que le commutateur DIP au-dessous de ce
pupitre (page 8) se trouve sur RS-232C.
Pour attribuer les adresses de caméra
Avant l’utilisation, vous devez attribuer des adresses aux
caméras connectées en procédant comme il est indiqué
ci-dessous. Vous pourrez alors sélectionner la caméra à
commander en appuyant simplement sur la touche
CAMERA correspondante.
1
Mettez toutes les caméras connectées et ce pupitre
sous tension.
2
Tout en maintenant la touche RESET enfoncée,
appuyez sur la touche POWER de ce pupitre.
Le pupitre reconnaît les caméras connectées et leur
attribue automatiquement des adresses de 1 à 7 dans
l’ordre de leur connexion.
3
Appuyez sur la touche POWER de ce pupitre et
assurez-vous que les touches CAMERA
s’allument.
Le nombre de touches CAMERA allumées indique
le nombre de caméras auxquelles une adresse a été
attribuée.
Vous pouvez maintenant sélectionner la caméra à
commander en appuyant sur la touche CAMERA.

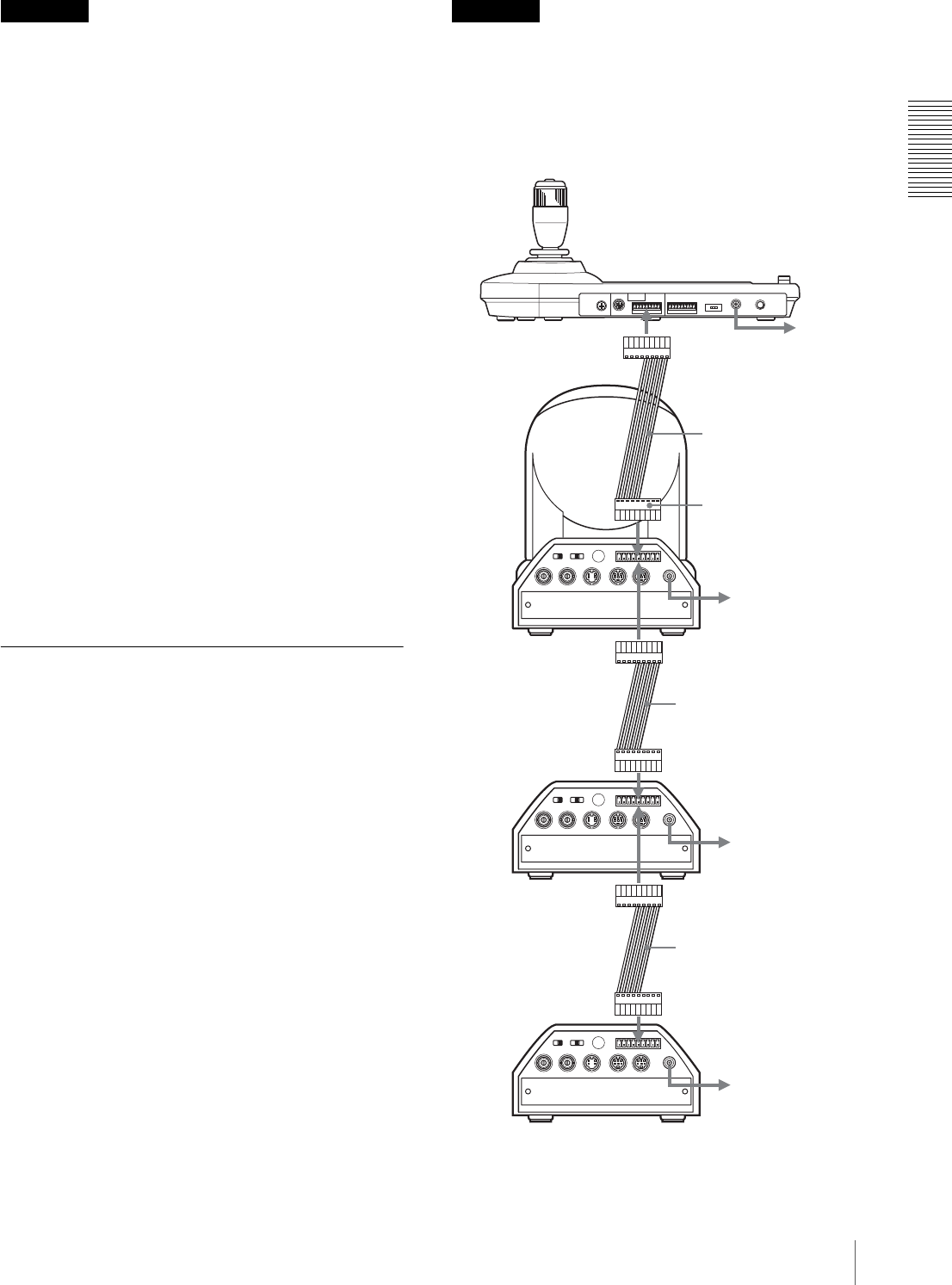

Raccordement de plusieurs
caméras dotées d’un connecteur
VISCA RS-422
Le raccordement via les connecteurs VISCA RS-422
permet de commander plusieurs caméras. Ceci permet
un raccordement sur une distance maximale de 1 200 m
(3 937 pieds).
Préparez le câble de raccordement en utilisant la fiche de
connexion RS-422 fournie avec ce pupitre.
Pour la préparation du câble, reportez-vous au brochage
du connecteur VISCA RS-422 (page 18).
Pour l’utilisation des fiches de connexion RS-422, voir
page 19.
Pour le schéma de câblage de la connexion VISCA RS-
422, consultez le mode d’emploi fourni avec la BRC-
300/300P.
Remarques
• Lorsque vous utilisez les connecteurs VISCA RS-422,
assurez-vous que le commutateur DIP au-dessous de
ce pupitre (page 8) se trouve sur RS-422.
• Lorsque les raccordements sont effectués à l’aide des
connecteurs VISCA RS-422, la connexion VISCA
RS-232C n’est pas disponible.
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
vers prise
de courant
VISCA RS-422
Câble VISCA RS-422
Première caméra
vers prise de
courant
Seconde caméra
vers prise de
courant
Câble VISCA RS-422
Troisième à septième caméras
vers prise de
courant
vers VISCA RS-422
VISCA RS-422
VISCA RS-422
VISCA RS-422
Câble VISCA RS-422
