Español - 8

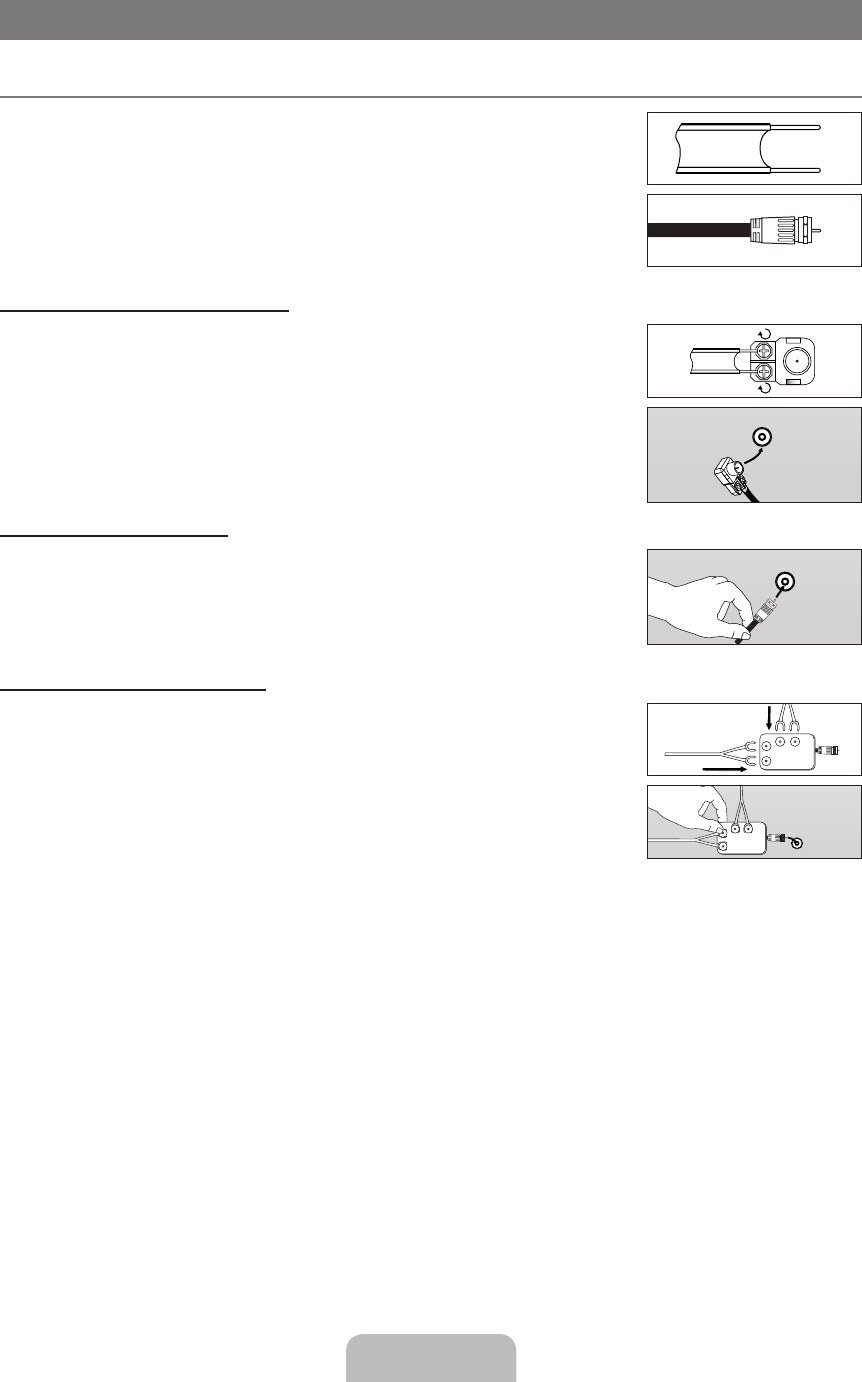

CONEXIONES
Conexión de las antenas de VHF y UHF
Si la antena tiene un conjunto de cables como el que se muestra en el diagrama de la
derecha, consulte ‘Antenas de par de cables planos de 300 Ω’ a continuación.
Si la antena tiene un cable como el que se muestra en el diagrama de la derecha, consulte
‘Antenas con cables coaxiales de 75 Ω’.
Si dispone de dos antenas, consulte ‘Antenas de VHF y UHF independientes’.
Antenas de par de cables planos de 300 Ω
Si utiliza una antena externa (de azotea o de ‘cuernos’) de par de cables planos de 300 Ω, siga
las indicaciones siguientes.
1.
Coloque los conductores del par de cables bajo los tornillos del adaptador de 300-75 Ω
(no incluido). Utilice un destornillador para apretar los tornillos.
2.
Conecte el adaptador en el terminal ANT IN en la parte posterior del televisor.
Antenas de cable coaxial de 75 Ω
Conecte el cable de la antena en el terminal ANT IN de la parte posterior del televisor.
Antenas de VHF y UHF independientes
Si dispone de dos antenas independientes para el televisor (una de VHF y otra de UHF),
deberá combinar las señales de ambas antenas antes de conectarlas al televisor. Este
procedimiento precisa un adaptador-combinador especial (disponible en la mayoría de tiendas
de electrónica).
1.
Conecte ambos cables de antena al combinador.
2.
Conecte el combinador en el terminal ANT IN de la parte inferior del panel posterior.
¦
ANT IN
ANT IN
UHF
VHF
ANT IN
UHF
VHF
