Installation du téléviseur
Antenne combinée VHF/UHF (VHF et UHF séparés
avec lignes bifilaires de 300 ohms)

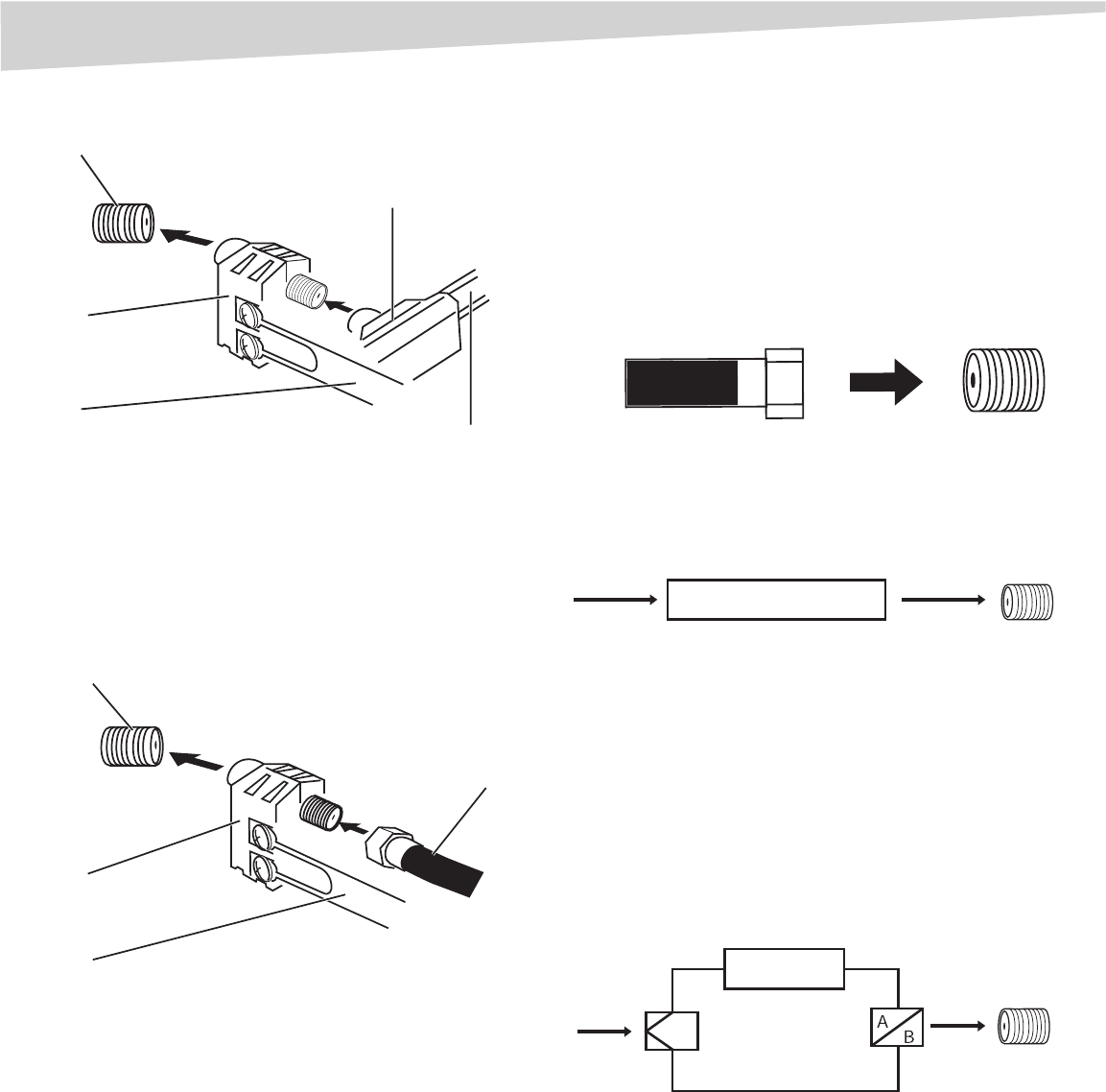

Connexion d'une antenne combinée VHF/UHF avec des lignes séparées :
1 Connecter la ligne bifilaire UHF de 300 ohms au mélangeur (non
fourni).
2 Connecter la ligne bifilaire VHF de 300 ohms à un transformateur
compatible de 300 à 75 ohms.
3 Relier le transformateur au mélangeur, puis relier le mélangeur à
la prise RF IN.
Antennes séparées VHF/UHF (câble VHF de 75
ohms et ligne bifilaire UHF de 300 ohms)
Connexion d'antennes VHF/UHF séparées :
1 Connecter le câble VHF de 75 ohms et la ligne bifilaire UHF de
300 ohms au mélangeur.
2 Relier le mélangeur à la prise RF IN.
Raccordement à un système de
câblodistribution
Ce téléviseur est doté d’une gamme de syntonisation étendue, qui lui
permet de syntoniser la majorité des canaux câblés sans utiliser un
décodeur de TV câblée. Certains câblo-opérateurs proposent des canaux
par abonnement pour lesquels le signal est brouillé. Le décodage de ces
signaux pour une visualisation normale nécessite l’utilisation d’un
décodeur qui est en général fourni par le câblo-opérateur.
Pour les abonnés au service de TV câblée de base
Pour le service de base ne nécessitant pas de décodeur/décrypteur,
connecter le câble coaxial de 75 ohms directement à la prise RF IN à
l’arrière du téléviseur.
Pour les abonnés au service de TV câblée cryptée
Connexion du téléviseur à un système de câblodistribution :
1 En cas d'abonnement à un service de TV câblée qui nécessite
l’utilisation d’un décodeur/décrypteur, connecter le câble coaxial
de 75 ohms à l’entrée au décodeur/décrypteur.
2 Avec un autre câble coaxial de 75 ohms, connecter la prise de
sortie du décodeur/décrypteur à la prise RF IN du téléviseur. Se
reporter aux connexions illustrées ci-dessus.
3 Régler le téléviseur sur le canal de sortie du décodeur/décrypteur
(3 ou 4 habituellement) et utiliser le décodeur/décrypteur pour
sélectionner les canaux.
Pour les abonnés au service câblé de base en clair
avec canaux par souscription
En cas d’abonnement à un service de TV câblée dans lequel les canaux de
base sont en clair et les canaux par souscription nécessitent un décodeur/
décrypteur, il peut être judicieux d’utiliser un répartiteur et un
commutateur A/B (disponible auprès du câblo-opérateur ou d’un
magasin d’accessoires électroniques). Se reporter aux connexions
illustrées ci-dessus.
Avec le commutateur en position B, il est possible d’accéder directement
aux canaux non cryptés du téléviseur. Avec le commutateur en position
A, régler le téléviseur sur le signal du décodeur/décrypteur (canal 3 ou 4
habituellement) et utiliser alors le décodeur/décrypteur pour syntoniser
les canaux cryptés.
Prise RF IN
Transformateur
compatible de 300
à 75 ohms
UHF 300 ohms
VHF 300 ohms
Mélangeur
Prise RF IN
VHF 75 ohm
s
UHF 300 ohms
Mélangeur
Prise RF IN
Câble coaxial
75 ohms
Prise RF IN
Câble de
75 ohms au
téléviseur
Câble de 75ohms
d'entrée de TV
câblée
Décodeur/décrypteur
Câble de 75ohms
d'entrée de TV
câblée
Câble de
75 ohms au
téléviseur
Prise RF IN
Décodeur/décrypteur
Répartiteur
Commutateur
A/B
