Preparación de su televisor
Conexión de una antena combinada de VHF/UHF con un cable de
conductores separados:
1 Conecte el cable de dos conductores de 300 ohmios de UHF al
combinador (no suministrado).
2 Conecte el cable VHF de dos conductores de 300 ohmios a un
transformador de empalme de 300-75 ohmios.
3 Conecte el transformador al combinador, luego conecte el
combinador al toma RF IN.
Antenas separadas de VHF/UHF (cable de 75
ohmios de VHF y cable de dos conductores de 300
ohmios de UHF)
Conexión de antenas separadas para VHF/UHF
1 Conecte el cable de 75 ohmios de VHF y el cable de dos
conductores de 300 ohmios de UHF al combinador.
2 Conecte el combinador al Toma RF IN.
Conexión a televisión por cable
Este televisor tiene un amplio rango de sintonización y puede sintonizar
la mayoría de canales de cable sin usar la caja convertidora de televisión
por cable. Algunas compañías de televisión por cable ofrecen canales de
pago especial en los cuales la señal está codificada. Para decodificar estas
señales para una poder verlas normalmente es necesario usar un equipo
decodificador generalmente proporcionado por la compañía de
televisión por cable.
Para los abonados al servicio básico de televisión
por cable
Para el servicio de cable básico que no requiere convertidor/caja
decodificadora, conecte el cable coaxial de 75 ohmios al toma RF IN
situado en la parte posterior del televisor.
Para los abonados al servicio codificado de
televisión por cable
Conexión del televisor a televisión por cable:
1 Si usted es un abonado al servicio de televisión por cable que
requiere el uso de un convertidor o una caja decodificadora,
conecte el cable coaxial de entrada de 75 ohmios al convertidor o a
la caja decodificadora.
2 Usando otro cable coaxial de 75 ohmios, conecte el toma de salida
del convertidor o de la caja decodificadora al toma RF IN del
televisor. Siga las conexiones mostradas anteriormente.
3 Sintonice el televisor al canal de salida del convertidor o caja
decodificadora (generalmente canal 3 ó 4) y use el convertidor o la
caja decodificadora para seleccionar los canales.
Para los abonados al servicio básico sin
codificación de televisión por cable con canales
de pago especial codificados.
Si usted es un abonado a un servicio de televisión por cable en el cual los
canales básicos están decodificados y los canales de pago especial
requieren el uso de un convertidor/decodificador, quizás le convenga
usar un divisor de señal y una caja de conexiones A/B (disponible a través
de la compañía de televisión por cable o en una tienda de artículos
electrónicos). Siga las conexiones mostradas anteriormente.
Con el conmutador en la posición B, puede sintonizar directamente
cualquier canal sin codificación en su televisor . Con el conmutador en la
posición A, sintonice su televisor en la salida del convertidor/
decodificador (generalmente el canal 3 ó 4) y use el convertidor/
decodificador para sintonizar los canales codificados.
Conexión a otros equipos
La configuración exacta para interconectar diversos componentes de
video y audio al televisor depende del modelo y de las características de
cada componente. Revise el manual del propietario proporcionado con
cada componente para ubicar las entradas y salidas de video y audio.
Los siguientes diagramas de conexión se ofrecen cómo sugerencias. Es
posible que tenga que modificarlos para alojar su conjunto particular de
componentes. Los diagramas están diseñados para mostrar sólo las
interconexiones de video y audio de componentes.
Selección de la fuente de entrada de video:
• Presione INPUT (Entrada) para ver una señal de otro equipo
conectado a su televisor, tal cómo un VCR o reproductor de
DVD. El indicador AUX aparece en la pantalla por cuatro
segundos después de presionar INPUT (Entrada).

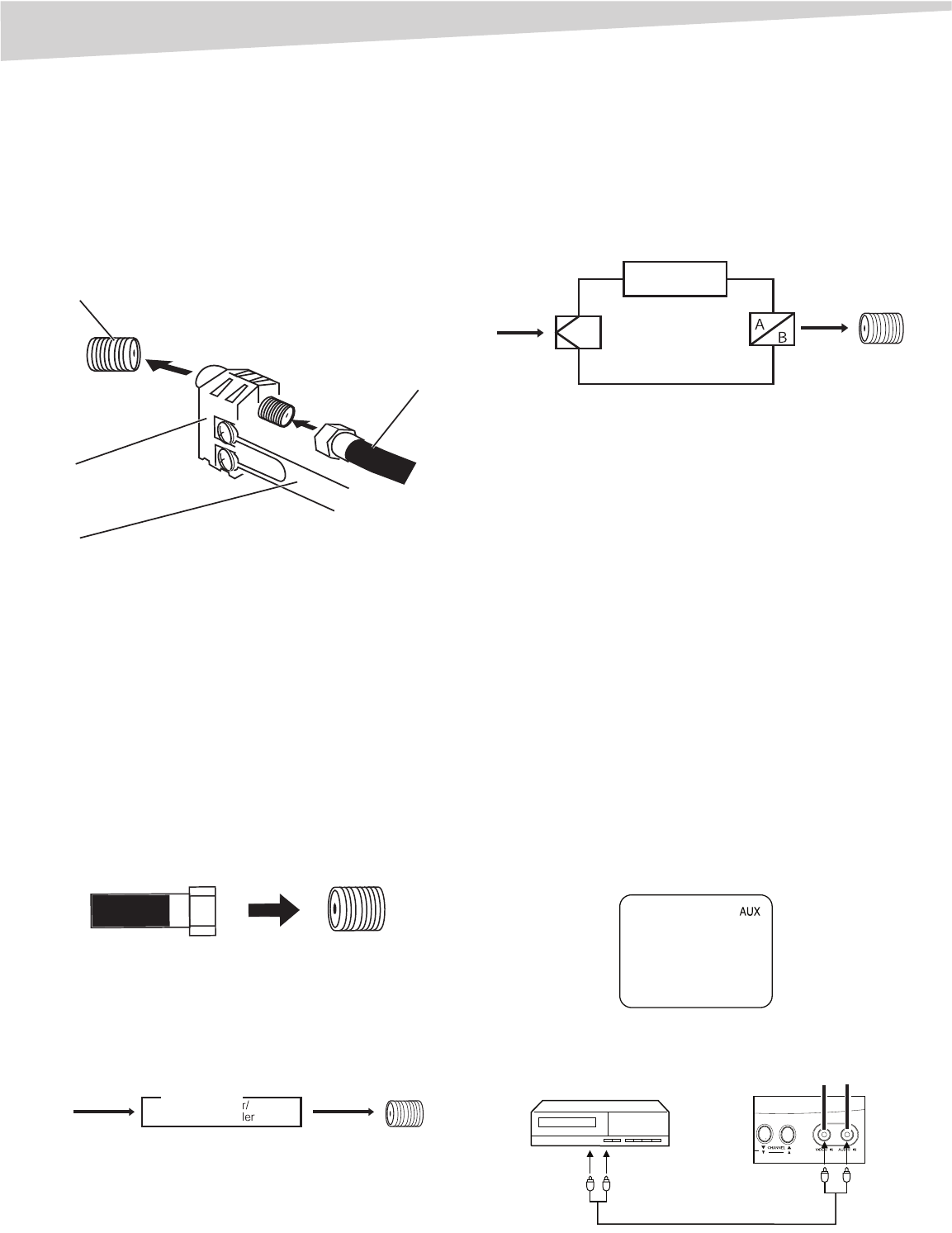

Conexión del televisor a un VCR
Toma RF IN (Entrada
de RF)
VHF de 75 o
h
UHF de 300 ohmios
Combinador
Toma RF IN
(Entrada de RF)
Cable coaxial
de 75 ohmios
Toma RF
IN
(Entrada
Cable de 75
ohmios al
TV
Cable de entrada
de 75 ohmios de
TV por cable
Convertidor/Decodificador
Cable de entrada
de 75 ohmios de
TV por cable
Cable de 75
ohmios al
TV
Toma RF
IN
(Entrada
Convertidor/
Decodificador
Divisor
Conmutador
de A/B
VIDEO IN ENTRADA DE
AUDIO
Cable de audio/video (no suministrado)
A la SALIDA de
Audio/Video
Frente del TV
VCR
