 6 

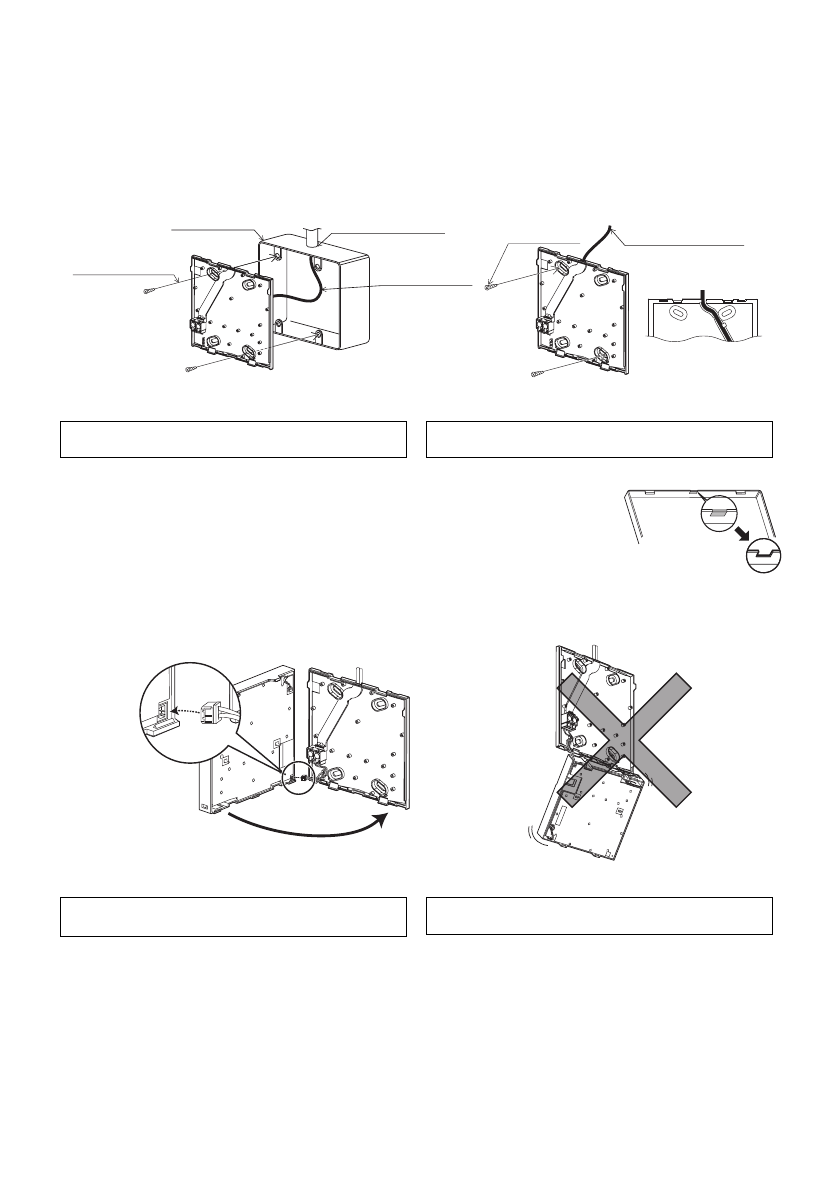

5 Befestigen Sie das Untergehäuse.
Installation mithilfe eines Schaltkastens
Verschrauben Sie mindestens zwei Ecken des Schaltkastens.
Wandinstallation
Führen Sie das Kabel durch die Nute.
Verschrauben Sie mindestens zwei Ecken der Fernsteuerung.
Die linke obere und die rechte untere Kante der Fernsteuerung (von der Vorderseite aus betrachtet) müssen sicher befestigt
werden, um ein Abheben zu vermeiden. (Verwenden Sie einen Molly-Dübel etc.)
7 Führen Sie das Kabel zum Obergehäuse.
Verbinden Sie den Stecker des Untergehäuses mit dem Anschluss des Obergehäuses.
6 Brechen Sie das Kabelzugangsloch aus.
Wandinstallation (Beim Entlangführen der Kabel um die Wand)
Brechen Sie den dünnwandigen Teil der Abdeckung (durch diagonale Linien wie in der
rechten Abbildung dargestellt) mit einem Messer oder einer Zange aus.
Ziehen Sie das Kabel von der Nute hinter dem Untergehäuse durch das Zugangsloch.
Installation mithilfe eines Schaltkastens Wandinstallation
Versiegeln Sie das
Kabelzugangsloch
mit Kitt.
Doppelter
Schaltkasten
Rundkopf-
Kreuzschlitzschrauben
Fernsteuerungskabel
Hol-
zschraube
Fernsteuerungskabel
Führen Sie das Kabel
durch die Nute.
Siehe 1.
Siehe 4.
Siehe 4.
Um Schäden an der Steuerung zu vermeiden, dürfen die Schrauben
nicht zu fest angezogen werden.
Um Schäden an der Steuerung zu vermeiden, dürfen keine Löcher in
die Steuerungsabdeckung gebohrt werden.
Wichtig
Schließen Sie den
Stecker sicher an.
Um Fehlfunktionen zu vermeiden, entfernen Sie nicht den Schutzfilm
vom Gehäuse oder der Leiterplatte.
Um ein Reißen und eine Fehlfunktion der Kabel zu vermeiden, hängen
Sie das obere Steuerungsgehäuse nicht über die Kabel auf.
Wichtig
