 7 

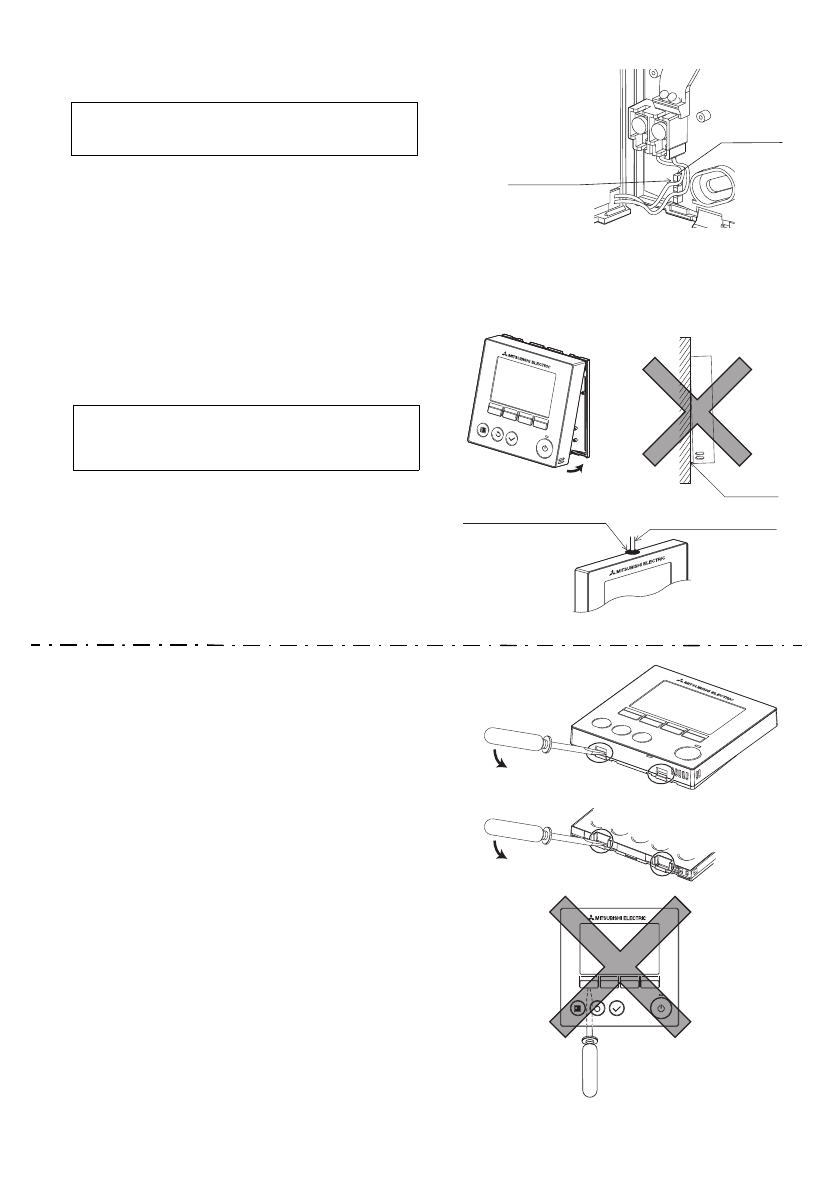

8 Führen Sie das Kabel zum Obergehäuse.
9 Bringen Sie die vordere Abdeckung und das Obergehäuse am Untergehäuse an.
Es befinden sich zwei Befestigungszungen oben am Obergehäuse.
(Die Abdeckung ist bei Auslieferung bereits am Gehäuse angebracht.)
Haken Sie diese zwei Befestigungszungen in das Untergehäuse ein und klicken Sie das Obergehäuse in Position. Überprüfen Sie,
dass das Gehäuse fest angebracht ist und nicht angehoben werden kann.
Abnehmen der vorderen Abdeckung und des Obergehäuses
1 Abnehmen der vorderen Abdeckung
Führen Sie einen Flachkopfschraubendreher in eine der zwei
Verriegelungen an der Unterseite der Fernsteuerung ein, und
bewegen Sie ihn in Pfeilrichtung, wie in der rechten Abbildung.
2 Abnehmen des Obergehäuses
Führen Sie einen Flachkopfschraubendreher in eine der zwei
Verriegelungen an der Unterseite der Fernsteuerung ein, und
bewegen Sie ihn in Pfeilrichtung, wie in der rechten Abbildung.
Halten Sie die Kabel mit Klemmen in Position, um zu verhindern, dass
zuviel Zugspannung am Anschlussblock anliegt und die Kabel
dadurch beschädigt werden.
Wichtig
Kabelklemme
Kabel
durchführen.
Drücken Sie beim Anbringen der Abdeckung und des oberen an das
untere Gehäuse auf die Teile, bis sie mit einem Klick einrasten.
Werden sie nicht fest angebracht, könnten sie herunterfallen und zu
Personenverletzungen, Steuerungsschäden oder -fehlfunktionen führen.
Wichtig
Wandinstallation (Beim Entlangführen der Kabel um die Wand)
Führen Sie das Kabel durch das Zugangsloch an der
Oberseite der Fernsteuerung.
Versiegeln Sie den ausgebrochenen Bereich der
Abdeckung mit Kitt.
Verwenden Sie einen Kabelmantel.
Die Installation ist abgeschlossen.
Folgen Sie bei der Demontage den unten stehenden Anweisungen.
Kein
Abheben
Wand
Das Loch mit Kitt versiegeln.
Verwenden Sie einen
Kabelmantel.
Führen Sie das Kabel durch die
Oberseite der Fernsteuerung.
