Español - 12

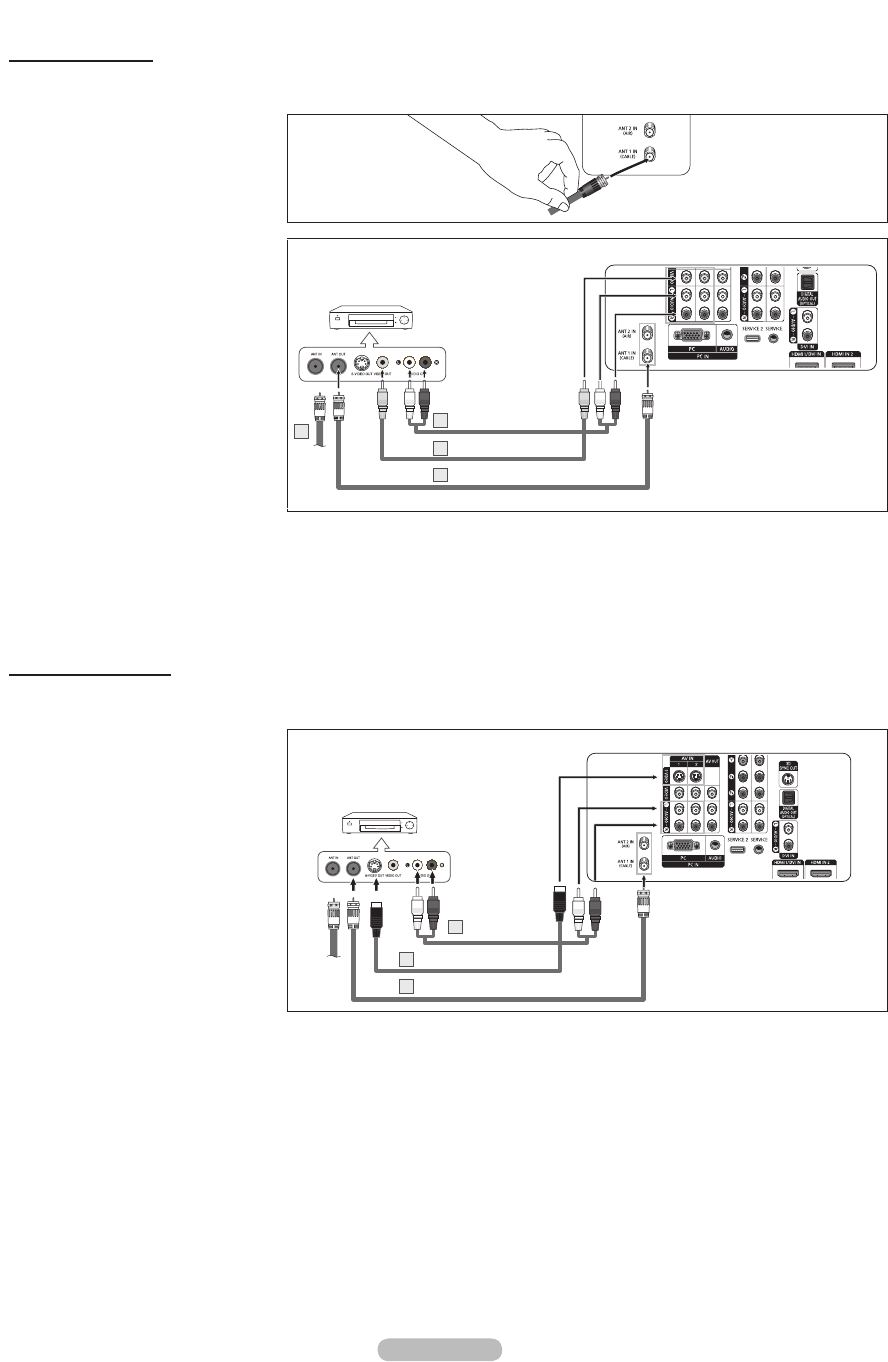

Conexión de un aparato de vídeo
Conexión de vídeo
En estas instrucciones se asume que ya ha conectado el TV a una antena o a un sistema de TV por cable (de acuerdo con las
instrucciones de las páginas 10~11). Ignore el paso 1 si aún no ha conectado a una antena o a un sistema de cable.
1 Desconecte el cable o la antena de
la parte posterior del TV.
2 Conecte el cable o la antena en
el terminal ANT IN de la parte
posterior del reproductor de vídeo.
3 Conecte un cable de antena
entre el terminal ANT OUT del
reproductor de vídeo y el terminal
ANT 1 IN (CABLE) o ANT 2 IN
(AIR) del televisor.
4 Conecte un cable de vídeo entre la
toma VIDEO OUT del reproductor
de vídeo y la toma AV IN 1 [VIDEO]
del televisor.
5 Conecte un cable de audio
entre las tomas AUDIO OUT del
reproductor de vídeo y las tomas
AV IN 1 [R-AUDIO-L] del televisor.
➢
Si tiene un vídeo “mono” (sin
estéreo), use un conector Y (no
suministrado) para conectar
las tomas de entrada de audio
izquierda y derecha del TV. Si
el vídeo es estéreo, tendrá que
conectar dos cables.
➢
Cada aparato de vídeo tiene una configuración diferente del panel posterior.
➢
Cuando conecte un aparato de vídeo, debe hacer coincidir los colores del terminal de
conexión y del cable.
Conexión de S-Vídeo
Este televisor Samsung se puede conectar a una toma S-Video de un aparato de vídeo.
(Esta conexión proporciona una calidad de imagen mejor que una conexión normal de vídeo.)
1 Para empezar, siga los pasos 1 a 3
del apartado anterior para conectar
la antena o el sistema de cable al
vídeo y al TV.
2 Conecte un cable de S-Vídeo entre
la toma de salida S-VIDEO OUT
del reproductor de vídeo y la toma
de entrada AV IN 1 [S-VIDEO] del
televisor.
3 Conecte un cable de audio entre las
tomas AUDIO OUT del reproductor
de vídeo y las tomas AV IN 1 [R-
AUDIO-L] del televisor.
2
Panel lateral del TV
Panel posterior del
vídeo
Cable de audio (no suministrado)
5
Cable de vídeo (no suministrado)
4
Cable de antena (no suministrado)3
➢
Cada aparato de vídeo tiene una configuración diferente del panel posterior.
➢
Cuando conecte un aparato de vídeo, debe hacer coincidir los colores del terminal de
conexión y del cable.
➢
Cuando el televisor está conectado a una consola de videojuegos, algunas imágenes
de éstos pueden verse cortadas.
Panel lateral del TV
Panel posterior del
vídeo
Cable de audio (no
suministrado)
5
Cable de S-Vídeo (no suministrado)
4
Cable de antena (no suministrado)3
