[Conexión de Vídeo en Componentes]

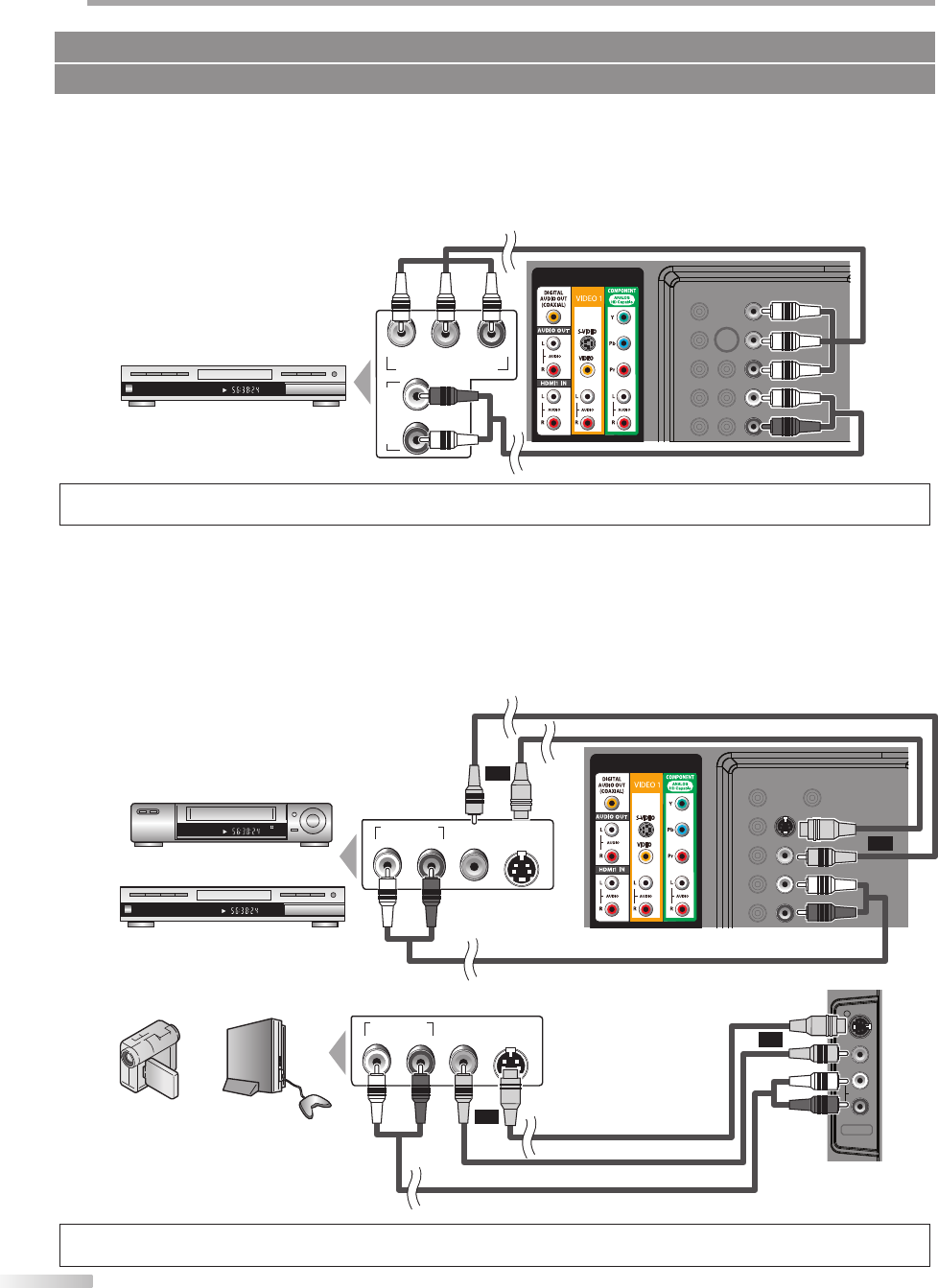

La conexión de vídeo en componentes RCA ofrece una mejor calidad de imagen para dispositivos de vídeo conectados
a la unidad. Si lo conecta a la toma de entrada de vídeo COMPONENT de la unidad, conecte los cables de audio RCA a
las tomas de audio L/R bajo el conector Vídeo en COMPONENT.
COMPONENT VIDEO OUT
Pr/CrPb/CbY
AUDIO OUT
R
L
CHATER 15
REEAT A B
T TE 5
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i.
[Conexión de S-video o Vídeo]
La conexión S-video ofrece una buena calidad de imagen y la conexión de vídeo RCA ofrece una calidad normal de
imagen para dispositivos de vídeo conectados a la unidad.
Si lo conecta a la toma de entrada de S-video o vídeo de la unidad, conecte los cables de audio RCA a las tomas de
audio L/R bajo el conector Video.
Cuando la toma de audio del dispositivo de vídeo sea monoaural, conecte el cable de audio RCA a la toma de entrada
de audio L (izquierda).
CHAPER 15
REPET -B
T TLE 5
AUDIO OUT
RL
VIDEO
OUT
S-VIDEO
OUT
SEREO
STND-Y
AUDIO OUT
RL
VIDEO
OUT
VIDEO 2
AUDIO
VIDEO
S-VIDEO
R
S-VIDEO
OUT
Nota:
• Si se conecta a la toma de entrada de S-video y a la toma de entrada de vídeo al mismo tiempo, tendrá prioridad la conexión S-video.
Ningún cable suministrado se emplea en esta conexión:
Deberá adquirir los cables necesarios en su establecimiento local.
cable de audio RCA
grabador BD/DVD con la toma
de salida de video componente
cable de vídeo en componentes RCA
parte trasera
de la unidad
erde)
(v e)
zu )
(a
ojo)
(ro
(rojo)(rojo)
(
(azul)(azul)(verde)(verde)
cable S-video
cable de vídeo RCA
cable de audio RCA
cámara
de vídeo
videojuego
o
o
cable de vídeo RCA
cable S-video
grabador BD/DVD c
on toma de salida
S-video o Vídeo
aparato de vídeo
parte trasera de la unidad
cable de audio RCA
o
o
p. ej.)
<VIDEO 1>
<VIDEO 2>
p. ej
.)
