Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage 51 (FR)
Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage
1
CH-
1/2
MIN MAX
CH-
3/4
CH-1
CH-2
CH-3
CH-4
Raccordements du système de montage en mode
A/B
Ce qui suit est un exemple de configuration d’un
système de montage en mode A/B à l’aide du DSR-45/
45P et d’un enregistreur.

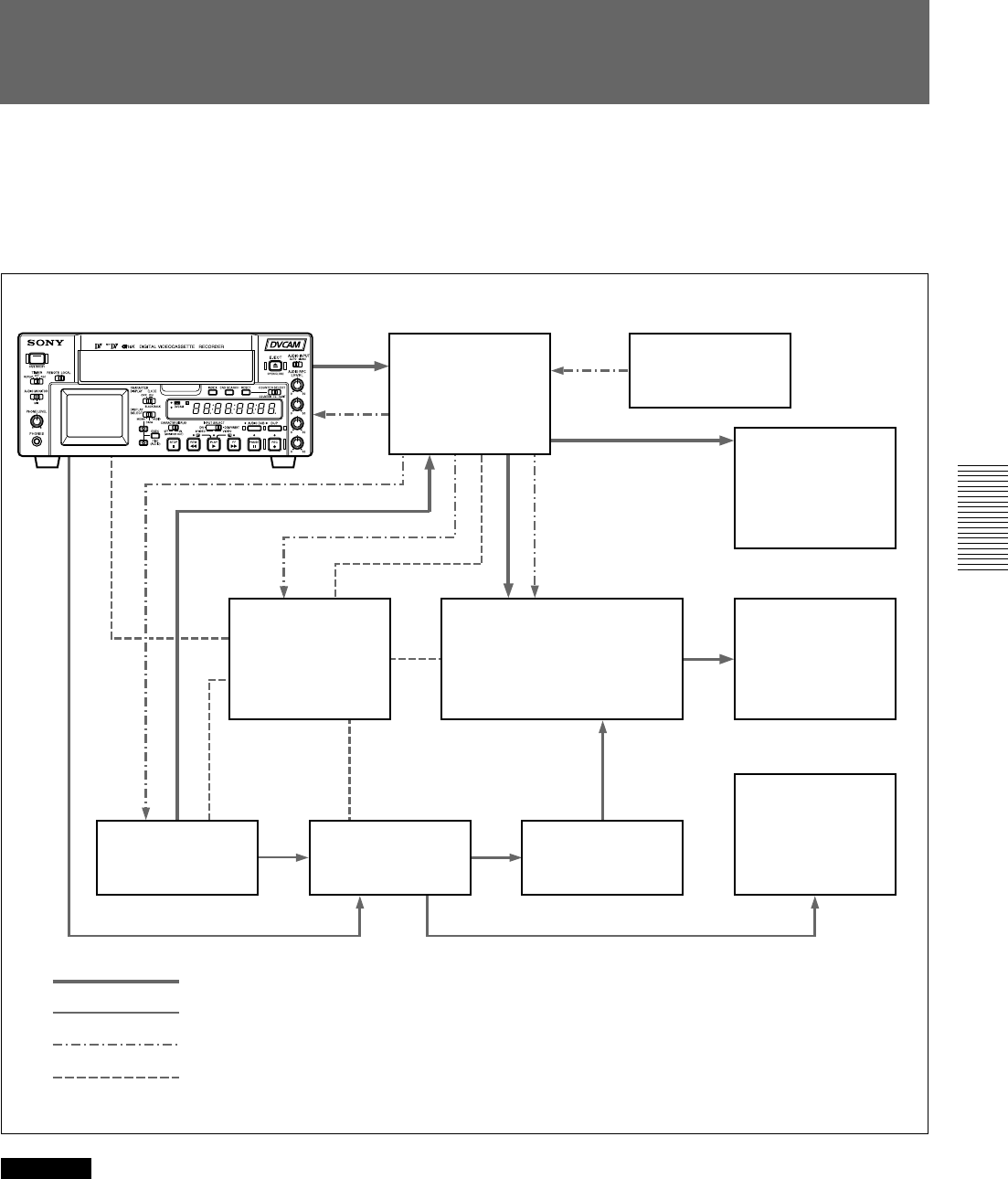

Le schéma suivant montre clairement le sens des
signaux parmi les composants du système. Les
connexions spécifiques et les réglages de l’enregistreur
de ce système sont décrites dans les pages suivantes.
DSR-45/45P (Lecteur 1)
Remarque
Utilisez un enregistreur équipé d’une fonction de
synchronisation.
Commutateur
Générateur de
signaux vidéo de
référence
Moniteur vidéo
principal
Contrôleur de
montage
Enregistreur
Moniteur vidéo
source
Lecteur 2
Mélangeur de
sons
Appareil de
temporisation
a)
a) Lors de l’utilisation d’un commutateur, la phase des signaux
vidéo traités par le commutateur est retardée, ce qui signifie
qu’un appareil de temporisation doit être raccordé entre la
sortie du mélangeur de sons et l’entrée audio de
l’enregistreur.
Signal vidéo
Signal audio
Signal vidéo de référence
Signal de contrôle
Moniteur audio
