Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo
Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo 67 (FR)

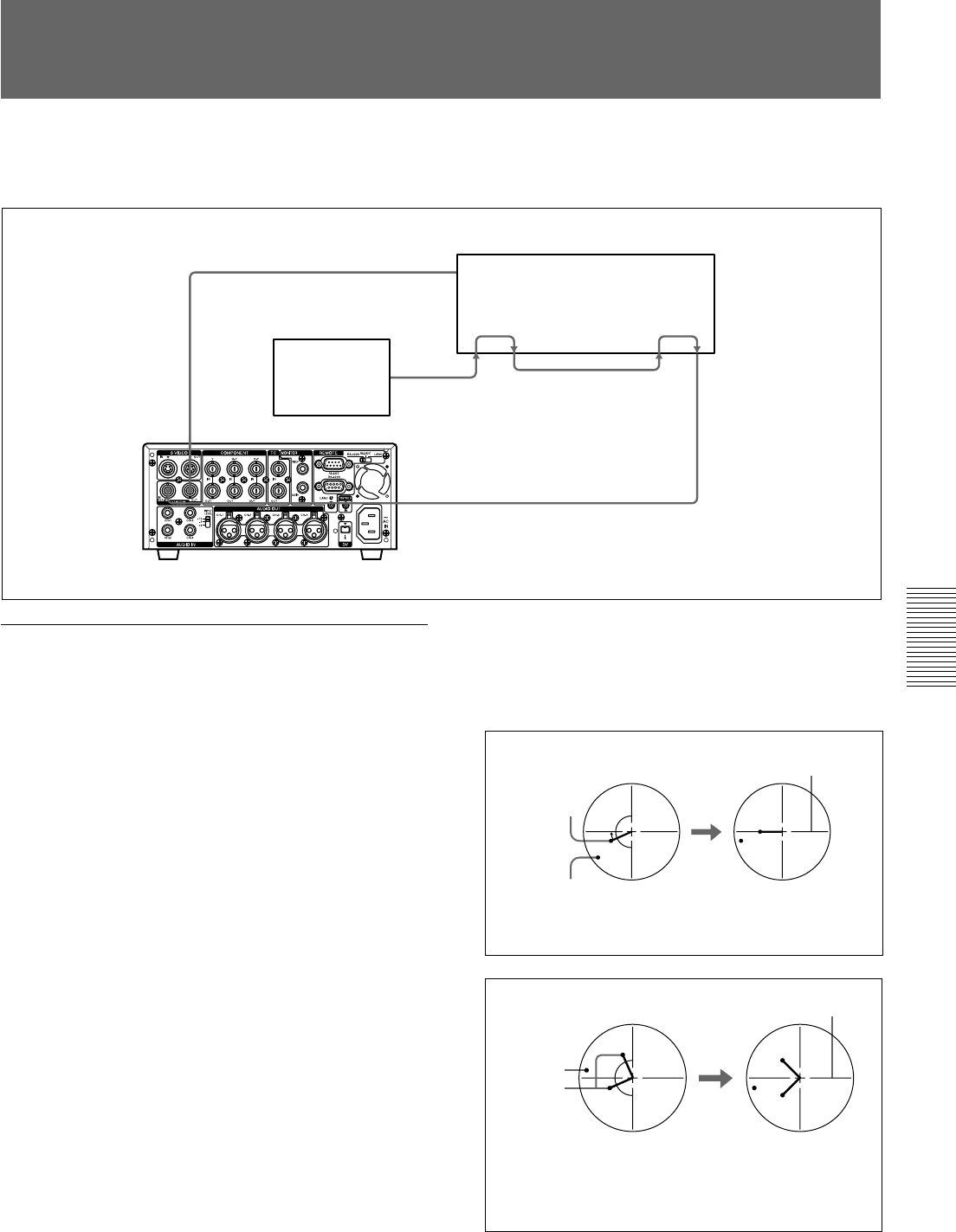

Réglage des phases de synchronisation et de
sous-porteuse des signaux vidéo
Lors du réglage des phases des signaux vidéo, suivez
la procédure ci-dessous.
Exécution d’un réglage de phase
1 Appuyez sur la touche SCH du vecteurscope.
Le vecteurscope commute sur le mode “SCH”.
2 Appuyez sur la touche canal B du vecteurscope.
Cette action sélectionne le signal de salve noire du
générateur de signaux vidéo de référence.
3 Appuyez sur la touche EXT du vecteurscope.
Le vecteurscope commute sur le mode de
synchronisation externe.
DSR-45/45P
4 Réglez la commande de synchronisation de phase
sur le vecteurscope afin que les phases de
synchronisation et de sous-porteuse soient proches
de la ligne de référence.
(pour NTSC)
Phase de
sous-
porteuse
Phase de synchronisation
Ligne de référence
Alignez les phases de synchronisation et de sous-porteuse
du signal de salve noire sur la ligne de référence.
(pour PAL)
Phase de
synchronisation
Phase de
sous-
porteuse
Ligne de référence
Alignez la phase de synchronisation du signal de salve
noire sur la ligne de référence.
Alignez la phase de sous-porteuse du signal de salve
noire symétriquement vers le haut et vers le bas.
A IN
B IN EXT. REF
Through
VIDEO OUT
VIDEO IN REF.IN
B Through EXT. REF
IN
Vecteurscope avec mode SCH
Générateur de
signal vidéo
de référence
(Suite page suivante)
