Additional information
15
143
En
Input/Output
VHF/UHF antenna input/output terminal
. . . . . . . . . . . . . . . .VHF/UHF set 75
(IEC connector)
Video input. . . . . . . . . . . . . . . . . . . . . . . . Input 2 (front)
Input level . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vp-p (75
)
Jacks . . . . . . . . . . . . . . . . . . .AV connector 2 (Input 1),
RCA jack (Input 2)
Video output. . . . . . . . . . . . . . . . . . . . . . . . .AV1, Output
Output level. . . . . . . . . . . . . . . . . . . . . . . . 1 Vp-p (75
)
Jacks . . . . . . . . . . . . . . . . . . . . . . . AV connector (AV1)
RCA jack (Output)
S-Video input . . . . . . . . . . . . . . . . . . . . . . Input 2 (front)
Y (luminance) - Input level. . . . . . . . . . . .1 Vp-p (75
)
C (colour) - Input level . . . . . . . . . . . 300 mVp-p (75
)
Jacks . . . . . . . . . . . . . . . . . . .AV connector 2 (Input 1),
4 pin mini DIN (Input 2)
S-Video output. . . . . . . . . . . . . . . . . . . . . . .AV1, Output
Y (luminance) - Output level . . . . . . . . . .1 Vp-p (75
)
C (colour) - Output level. . . . . . . . . . 300 mVp-p (75
)
Jacks . . . . . . . . . . . . . . . . . . . . . AV connector 1 (AV1),
4 pin mini DIN (Output)
Component video output
Output level. . . . . . . . . . . . . . . . . . . . Y: 1.0 Vp-p (75
)
P
B
, P
R
: 0.7 Vp-p (75
)
Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCA jacks
RGB input
Input level . . . . . . . . . . . . . . . . . . . . . . . 0.7 Vp-p (75
)
Jacks . . . . . . . . . . . . . . . . . . . AV connector 2 (Input 1)
RGB output
Output level. . . . . . . . . . . . . . . . . . . . . . 0.7 Vp-p (75
)
Jacks . . . . . . . . . . . . . . . . . . . . . .AV connector 1 (AV1)
Audio input . . . . . . . . . . . . . . . . . . . .Input 2 (front) L/R
Input level
During audio input. . . . . . . . . . . . . . . . . . . . . . 2 V rms
(Input impedance: more than 22 k
)
Jacks . . . . . . . . . . . . . . . . . . .AV connector 2 (Input 1),
RCA jacks (Input 2)
Audio output . . . . . . . . . . . . . . . . . . . . . . . .AV1, Output
During audio output. . . . . . . . . . . . . . . . . . . . . 2 V rms
(Output impedance: less than 1.5 k
)
Jacks . . . . . . . . . . . . . . . . . . . . . AV connector 1 (AV1),
RCA jacks (Output)
Control input . . . . . . . . . . . . . . . . . . . . . . . . . . Mini jack
Digital audio ouptut . . . . . . . . . . . . . . . . . . . . . .Coaxial
G-LINK™. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mini jack

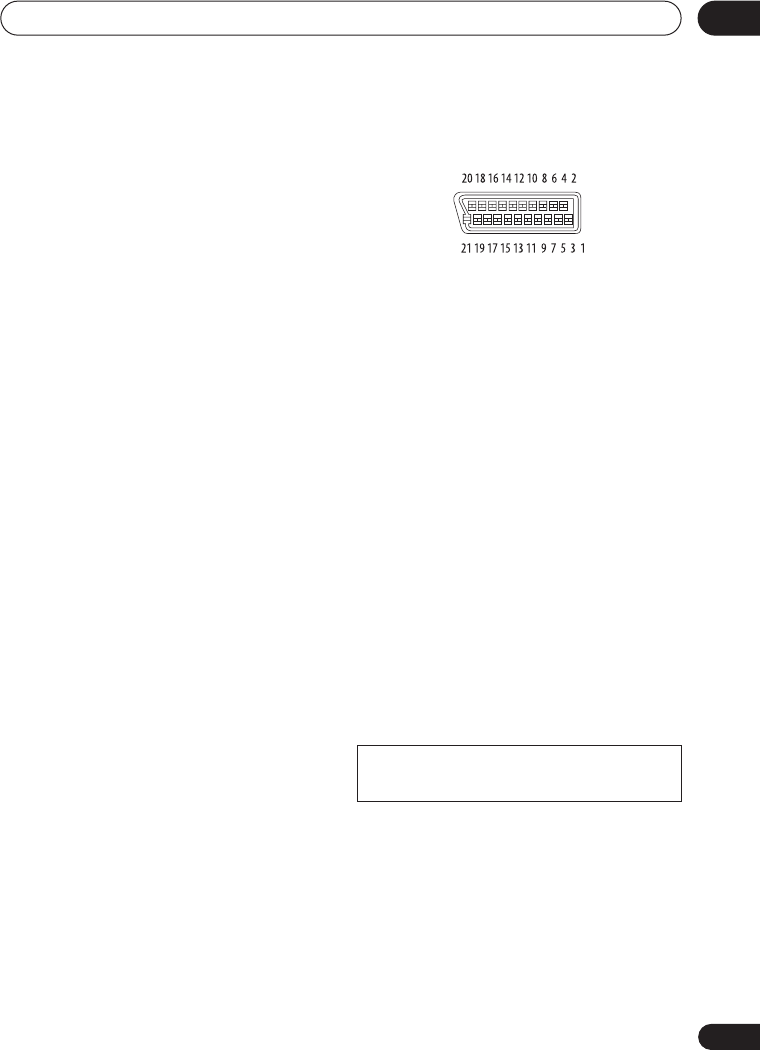

AV Connectors (21-pin connector assignment)
AV connector input/output. . . . . . . . 21-pin connector
This connector provides the video and audio signals
for connection to a compatible colour TV or monitor.
PIN no. AV1(RGB)-TV / AV2(INPUT 1)
1. . . . . . . . . . . . . . . . . . . .Audio 2/R out / Audio 2/R out
2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Audio 2/R in
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G out / G in
3. . . . . . . . . . . . . . . . . . . . Audio 1/L out / Audio 1/L out
6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Audio 1/L in
15 . . . . . . . . . . . . . . . . . . . . . . . . . R or C out / R or C in
4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .GND
17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .GND
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B out / B in
19. . . . . . . . . . . . . . . . . . . Video out or Y out / Video out
20. . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Video in or Y in
8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Status
21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .GND
Supplied accessories
Remote control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Dry cell batteries (AA/R6P). . . . . . . . . . . . . . . . . . . . . .2
Audio / Video cable (red/white/yellow) . . . . . . . . . . . .1
G-LINK™ cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
RF antenna cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Power cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Operating Instructions
Warranty card . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Note: The specifications and design of this product are
subject to change without notice, due to improvement.
This product includes FontAvenue
®
fonts licenced
by NEC corporation. FontAvenue is a registered
trademark of NEC Corporation.
