Préparation
05
2 Fixez les enceintes sur les pièces de fixation de montage dans la direction correcte.
Assurez-vous de ne pas monter les enceintes à l’envers.
Attention
Pour empêcher que les enceintes et/ou le support de table soient endommagés en se frappant l’un contre l’autre, fixez les enceintes aux pièces de fixation
en vérifiant leur emplacement. Comme il est facile de frapper le support, utilisez l’emballage de protection dans laquelle les enceintes étaient enveloppées
et placez-le entre les enceintes et le support.
Si les pièces de fixation de montage des enceintes ne semboîtent pas correctement dans les rainures à l’arrière des enceintes, ajustez l’angle de ces pièces.

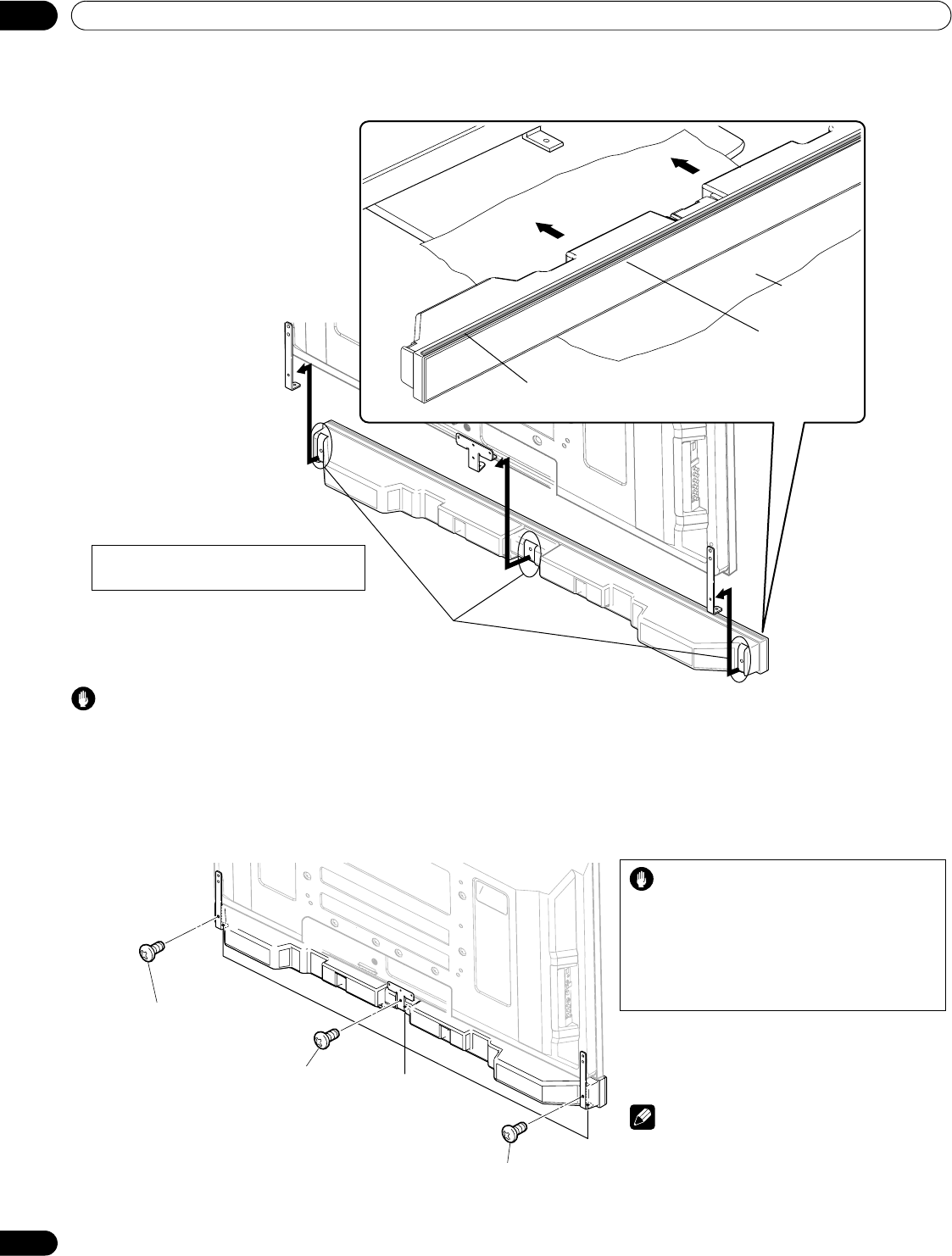

3 Serrez par derrière en utilisant les vis fournies (trois emplacements).
Serrez les trois vis dans l’ordre 1, 2, 3 comme montré sur le schéma .
Face avant des
enceintes
Le côté portant le ruban de
garniture doit être en haut.
Insérer la rainure du
dos des enceintes dans la
la pièce de fixation des enceintes.
Pour des raisons graphiques, le support de
table n’est pas représenté sur l’illustration.
Emballage de
protection
3
1
2
Vis de montage des
enceintes (M5 x 10 mm)
Vis de montage des enceintes
(M5 x 10 mm)
Vis de montage des
enceintes (M5 x 10 mm)
Lors de l’utilisation du
support de table,
n’utilisez pas ces trous.
Attention
Si vous souhaitez déplacer l’écran plasma,
assurez-vous de retirer d’abord les
enceintes. De plus, ne déplacez pas l’écran
en le tenant par les pièces de fixation de
montage. Cela pourrait entraîner des
blessures ou des dommages à l’appareil.
Le trou de vis en bas des pièces de fixation de
montage des enceintes s’utilise quand l’écran
plasma est fixé à un mur. Il n’est pas utilisé lors
de l’installation avec le support.
Remarque
Si vous avez besoin d’ajuster la position des
enceintes horizontalement ou verticalement
après les avoir fixées, desserrez d’abord les
vis de montage des enceintes, repositionnez
les enceintes puis serrez les vis de nouveau
dans la position appropriée.
