Conexión con cable de vídeo (CVBS)
Este cable suele tener clavijas cinch amarillas y sirve para transmitir la señal de vídeo compuesto
(FBAS, CVBS). Con esta forma de transmisión, la señal de color y brillo se envía a través de la
misma línea. Por ello en ocasiones aparecen interferencias en la imagen, es el llamado efecto
'moiré'.

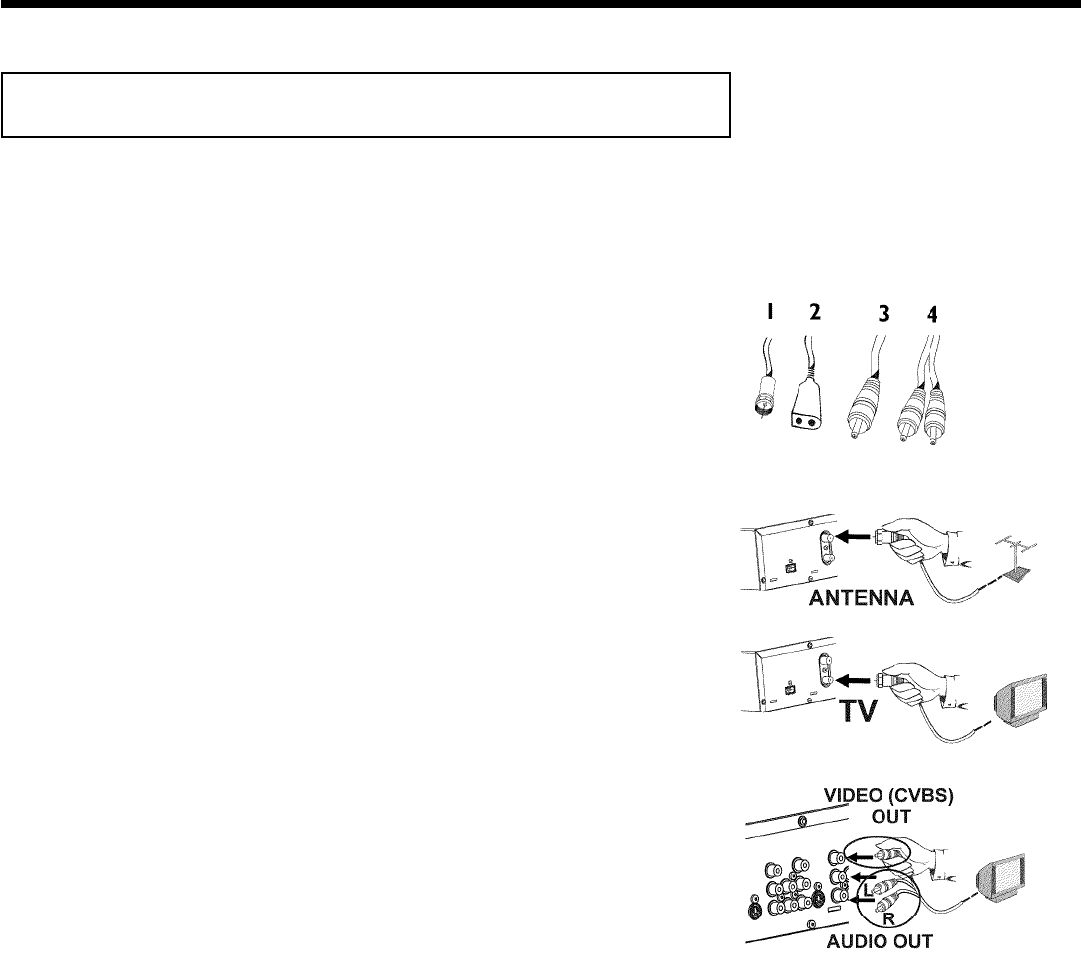

Tenga a mano los siguientes cables:
un cable de antena (1, suministrado), un cable de alimentación (2, suministrado), un cable de
vídeo (CVBS) (3, clavijas amarillas). un cable de audio (4, con clavijas rojas/blancas).
1
Desenchufe el cable de antena del televisor. Introduzca la clavija
en la entrada ANTENNA IN en la parte posterior del grabador
de DVD.
2
Mediante el cable de antena suministrado conecte la clavija TV
OUT a la parte posterior del grabador de DVD con la clavija de
entrada de la antena del televisor.
3
Mediante un cable de vídeo (CVBS) conecte la clavija cinch
amarilla VIDEO (CVBS) OUT situada en la parte posterior del
grabador de DVD con la clavija de entrada de vídeo del televisor
(normalmente con la indicación 'Video in', 'AV in'. Consulte el
manual de instrucciones del televisor.)
4
Mediante un cable de audio (cinch), conecte la clavija cinch
roja/blanca L AUDIO R OUT por debajo de la clavija VIDEO
(CVBS) ubicada en la parte posterior del grabador de DVD con
la clavija de entrada de audio, generalmente roja/blanca, del
televisor (normalmente con la indicación 'Audio in', 'AV in' .
Consulte el manual de instrucciones del televisor.)
5
Encienda el televisor. A continuación, conmute el aparato a la
clavija de entrada audio/vídeo y seleccione el número de canal
correspondiente. Encontrará más información acerca de los
números de canales en el manual de instrucciones del televisor.
Conexión del grabador de DVD
