Flaperon/Flap Trim Knob (Pot. 7)
Snap Roll/
Timer/Trainer Switch
Crow Switch
Elevator Dual Rate Switch
Flap/Mixing Switch
Spoiler Trim
Spoiler/Rudder Stick
Neck Strap Eyelet
Rudder Trim
Power Switch
Input Keys
Aileron Trim
Aileron/Elevator Stick
Elevator Trim
Flap Trim Knob (Pot. 6)
Aileron Dual Rate Switch
Rudder Dual Rate Switch
Mixing Switch
Carrying Handle
LCD Display –
DO NOT PRESS
Antenna
Dual Flap Aileron Trim Knob (Pot. 5)
Reflex
-Off
Launch
Pitch Trim Knob
Trainer/Timer Switch
Invert Switch
Elevator Dual Rate Switch
Flight Mode Switch
Throttle Trim
Throttle/Rudder Stick
Neck Strap Eyelet
Rudder Trim
Power Switch
Input Keys
Aileron Trim
Aileron/Elevator Stick
Elevator Trim
Hovering Throttle Knob
Aileron Dual Rate Switch
Rudder Dual Rate Switch
Throttle Hold Switch
Carrying Handle
LCD Display –
DO NOT PRESS
Antenna
Hovering Pitch Knob
N-Normal Position
1-Flight Mode 1
2-Flight Mode 2
ACRO 23
Channel Assignment
Channel Assignment

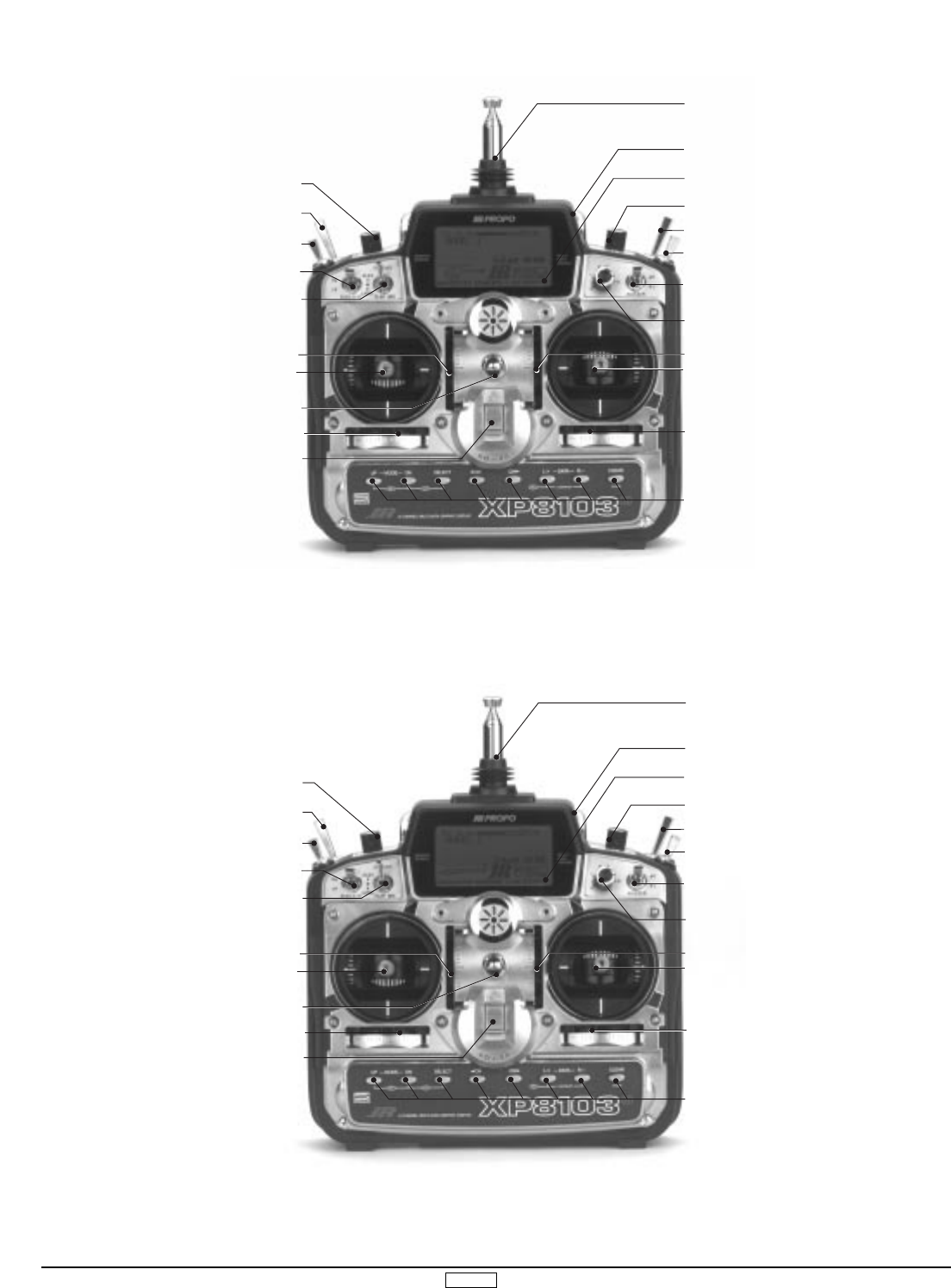

Airplane Version Transmitter–Glider Mode
Airplane Version Transmitter–Heli Mode
1. SPOI Spoiler Channel
2. AIL1 Left Aileron Channel
3. ELEV Elevator Channel
4. RUDD Rudder Channel
5. AIL2 Gear Channel
(Right Aileron Channel–AILE 2)
6. FLAP Auxiliary 1 Channel
(Left Flap Channel for Dual Flaps)
7. AUX 2 Auxiliary 2 Channel
(Right Flap Channel for Dual Flaps)
8. AUX 3 Auxiliary 3 Channel
1. THRO Throttle Channel
2. AILE Aileron Channel
3. ELEV Elevator Channel
4. RUDD Rudder Channel
5. GEAR Gear Channel
6. AUX 1 Auxiliary 1 Channel (Pitch)
7. AUX 2 Auxiliary 2 Channel
(Gyro Sensitivity)
8. AUX 3 Auxiliary 3 Channel
