26
Préparatifs supplémentaires
■ Spécifications des bornes externes
*1 Sélectionner le mode VIDEO ou S-VIDEO dans le menu Réglage EXT. Pour plus de détails, voir page 18 “EXT Réglage”.
*2 Seule l’émission de TV est diffusée.
*3 Les émissions TV ou les entrées provenant d’autres bornes EXT peuvent être diffusées. Pour plus de détails, voir page 18 “Copie”.

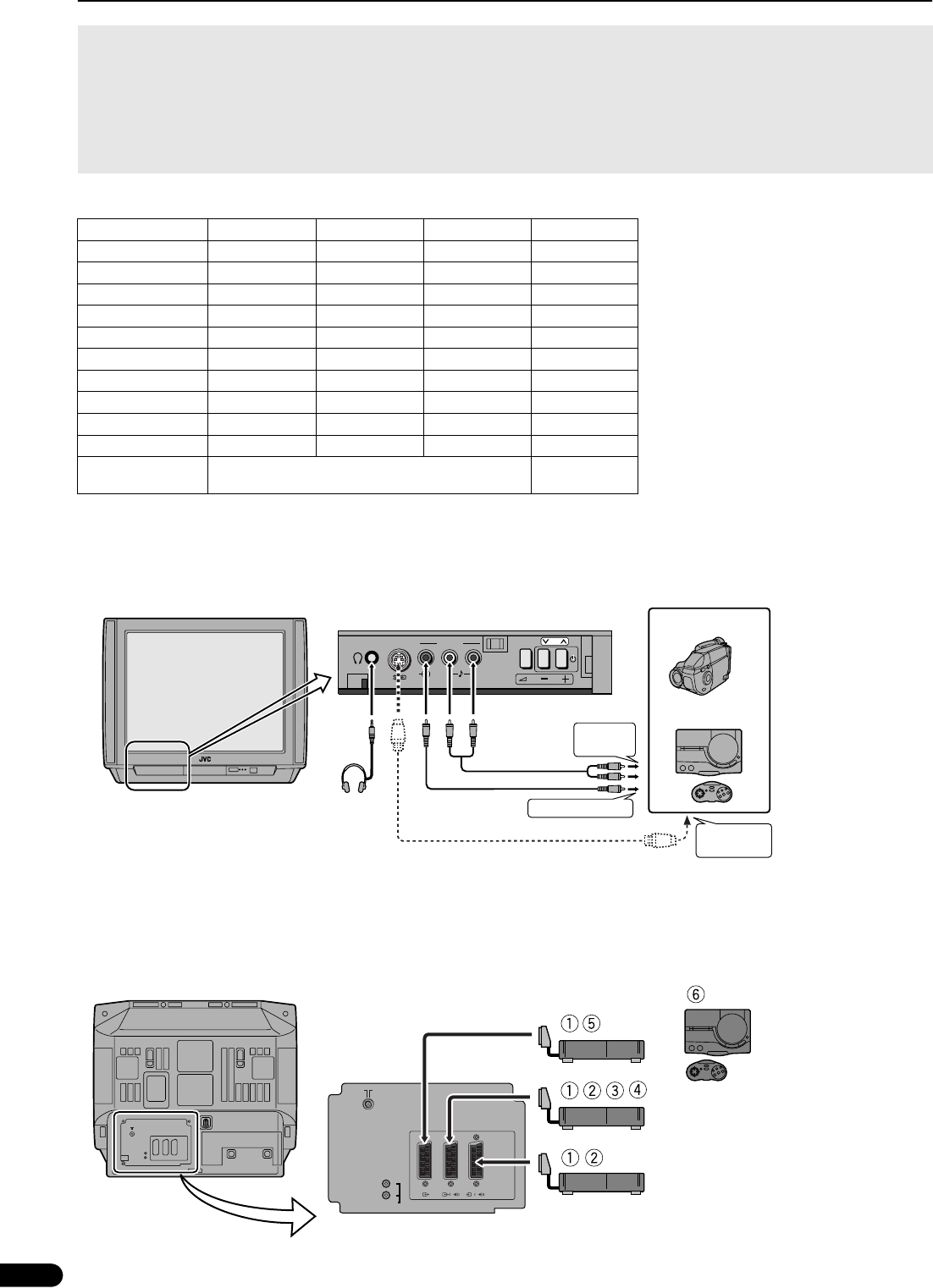

■ Connexions du panneau avant
■ Connexions du panneau arrière
Remarques:
• Utiliser un casque d’écoute muni d’une mini-prise jack stéréo (dia. 3,5 mm). Lorsque le casque d’écoute est branché au
téléviseur, les haut-parleurs ne diffusent plus le son.
• Pour plus de détails, consulter les manuels livrés avec les appareils que vous raccordez.
• Les câbles de connexions ne sont pas fournis.
• Ce téléviseur est équipé de connecteurs externes auxquels vous pouvez raccorder des appareils externes. Il existe cepen-
dant certaines différences de fonctions parmi ceux-ci. Consulter le tableau ci-dessous avant d’effectuer les connexions.
EXT-1 EXT-2 EXT-3 EXT-4 (avant)
ENTREE VIDEO
√
√
*1
√
*1
√
*1
SORTIE VIDEO
√
*2
√
*3 – –
ENTREE S-VIDEO –
√
*1
√
*1
√
*1
SORTIE S-VIDEO – – – –
ENTREE RVB
√
–––
ENTREE AUDIO-G
√√√√
ENTREE AUDIO-D
√√√√
SORTIE AUDIO-G
√
*2
√
*3 – –
SORTIE AUDIO-D
√
*2
√
*3 – –
T-V LINK –
√
––
Autres
• Détection automatique et commutation de mode d’entrée.
• Détection automatique et commutation de mode ZOOM.
EXT-4
LR
P
(Derrière le volet)
Casque d’écoute
Vers sor-
tie audio
Vers sortie video
Vers sortie
S-video
Camescope
Console de jeu
ou
L
EXT-2 EXT-3
S
EXT-1
AUDIO OUT
R
1
Magnétoscope
2
Magnétoscope S-VHS
3
Magnétoscope compatible T-V LINK
4
Magnétoscope S-VHS compatible T-V LINK
5
Décodeur
6
Jeu TV
ou
